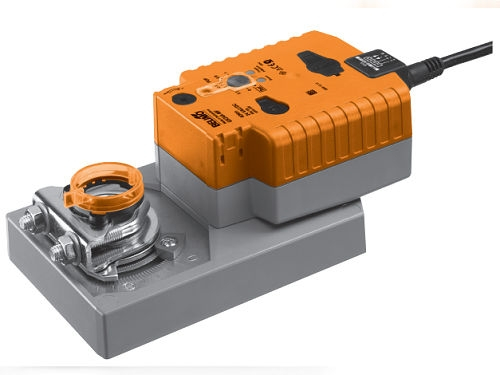

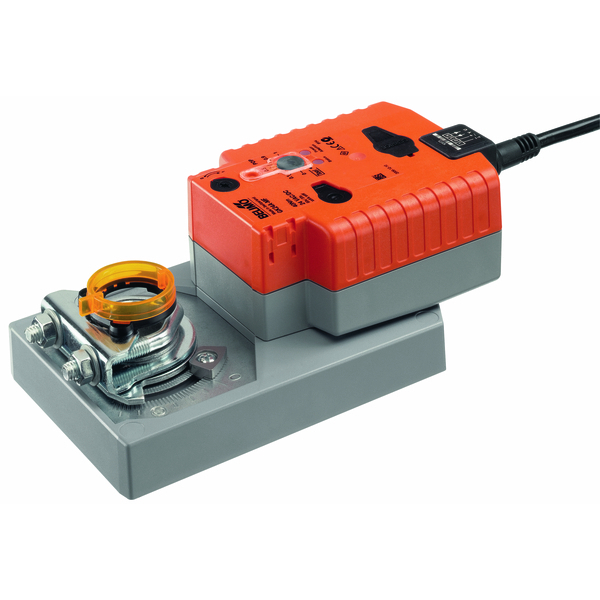

Belimo GK Stellantrieb für RLT-Klappen mit elektrischer Sicherheitsfunktion auf Kondensatorbasis. Die Ansteuerung des Antriebs erfolgt über ein DC 0–10V Spannungssignal. Die Rückmeldung erfolgt im Bereich von 2–10V.

Funktion des Stellantriebs

Bei Unterbrechung der Spannungsversorgung dreht die in den Kondensatoren gespeicherte Energie die Klappe in die Ausgangsstellung. Das Prinzip der Sicherheitsfunktion unterscheidet sich somit von klassischen Federrücklaufantrieben.

• Der Stellantrieb kann manuell betätigt werden mithilfe der Arretierungstaste.
• Der Drehrichtungsschalter ändert nach der Aktivierung die Laufrichtung des Stellantriebs im Normalbetrieb.
• Schalter „Sicherheitsstellung“ – die gewünschte Sicherheitsstellung kann eingestellt werden.

Aufladen des Kondensators

Der Stellantrieb benötigt eine gewisse Zeit, um auf die Betriebskapazität aufgeladen zu werden. Die Ladezeit des Stellantriebs hängt von der Dauer der Unterbrechung der Spannungsversorgung ab. Die Ladezeit überschreitet jedoch 20 s nicht, was einem Stromausfall von mehr als 10 Tagen entspricht.

Der Antrieb wird ab Werk vollständig entladen geliefert. Für die erste Inbetriebnahme benötigt er ca. 20 s Ladezeit, damit die Kondensatoren das erforderliche Spannungsniveau erreichen.

Eigenschaften

• Der Stellantrieb ist gegen Überlast geschützt, Endanschläge sind nicht erforderlich.
• Einfache Montage auf der Klappenwelle mithilfe einer Universalkonsole.
• Der Stellantrieb kann nachgerüstet werden mit Hilfsumschaltkontakten S...A oder einem Potentiometer.
