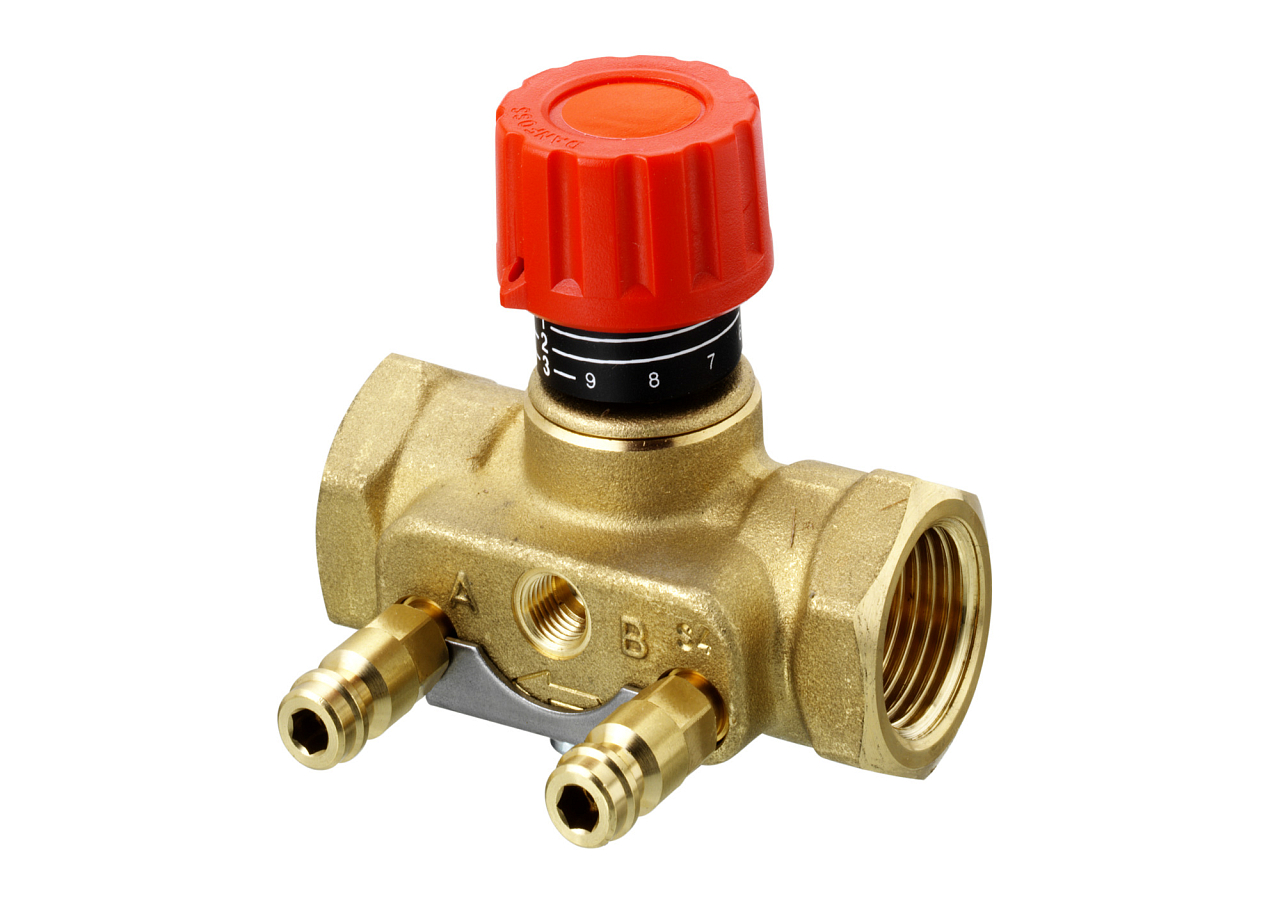

Danfoss ASV-I DN 20 (003L7642) ist ein Partner-Absperr-, Regulier-, Mess- und Impulsventil mit Innengewinde 3/4" zur Montage im Vorlauf der Heizungsanlage. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Durchfluss | 2,5 m3/h |
| Nennweite | DN 20 |
| Temperatur | -20...120 °C |
| Gewicht | 0.48 kg |
Danfoss ASV-I DN 20 ist ein Partner-Abgleich- und Absperrventil für den Vorlauf eines geregelten Strangs in Heizungs- oder Kühlsystemen. In einem kompakten Gehäuse vereint es die Voreinstellung des Durchflusses, die Absperrfunktion und die Durchflussmessung über zwei integrierte Messanschlüsse.
ASV-I ist für hydraulisch abgeglichene Heizungs- und Kühlsysteme bestimmt – typischerweise in Mehrfamilienhäusern, Verwaltungsgebäuden oder Industrieobjekten mit Strangverteilung. Es wird im Vorlauf des geregelten Strangs als Abgleich- und Absperrelement montiert. Dank der integrierten Messanschlüsse kann der Strangdurchfluss direkt vor Ort überprüft werden, ohne dass das Ventil demontiert werden muss.
ASV-I ist als Partnerventil für den Differenzdruckregler ASV-PV (oder ASV-P) ausgelegt. ASV-I wird im Vorlauf des Strangs installiert, ASV-PV im Rücklauf. Beide Ventile sind über eine Impulsleitung verbunden, wodurch der Regler ASV-PV einen konstanten Differenzdruck im Strang aufrechterhält und gleichzeitig den Durchfluss auf den am ASV-I voreingestellten Wert begrenzt. Das Ergebnis ist ein automatischer hydraulischer Abgleich ohne manuelle Eingriffe bei Druckänderungen im Netz. Wenn ASV-I nicht mit ASV-P/PV verbunden ist, muss die Impulsöffnung mit dem Stopfen Danfoss 003L8174 verschlossen werden.
Technische Parameter:
ASV-I wird immer im Vorlauf (Vorlaufleitung) des geregelten Strangs montiert. Der zugehörige Differenzdruckregler ASV-PV oder ASV-P wird dagegen im Rücklauf installiert. Eine Vertauschung der Einbaulage würde die Funktion des hydraulischen Abgleichs beeinträchtigen.
Nein, ASV-I kann auch als eigenständiges Abgleich- und Absperrventil ohne Verbindung mit ASV-P/PV verwendet werden. In diesem Fall muss jedoch die Impulsöffnung mit einem Danfoss-Stopfen (Code 003L8174) verschlossen werden, da sonst Wärmeträgerflüssigkeit austritt. Ein automatischer hydraulischer Abgleich – also die Differenzdruckregelung – ist nur in Kombination mit ASV-PV oder ASV-P verfügbar.
Der Durchfluss wird über die Einstellspindel am Ventilgehäuse voreingestellt. Zunächst wird das Ventil geschlossen, anschließend wird durch Drehen des Bedienelements der gewünschte Wert gemäß Skala eingestellt. Die genaue Einstellmethode und das Auslegungsdiagramm für ASV-I DN 15–50 sind im technischen Danfoss-Datenblatt zur ASV-Serie enthalten.
An beide direkt am Gehäuse angebrachten Messnippel wird ein Differenzdruckmessgerät angeschlossen – zum Beispiel Danfoss PFM 2000. Aus dem gemessenen Differenzdruck und dem Auslegungsdiagramm des ASV-I wird der tatsächliche Strangdurchfluss abgelesen, und zwar ohne Demontage des Ventils oder Unterbrechung des Anlagenbetriebs.
Der maximale Betriebsdruck des ASV-I DN 20 beträgt 16 bar (PN 16), der Prüfdruck 25 bar. Der zulässige Differenzdruck über dem Ventil liegt bei 10–150 kPa. Der Betriebstemperaturbereich beträgt –20 bis 120 °C, sodass das Ventil sowohl für Niedertemperatur-Kühlsysteme als auch für klassische Heizungsanlagen mit höherer Temperatur geeignet ist.
