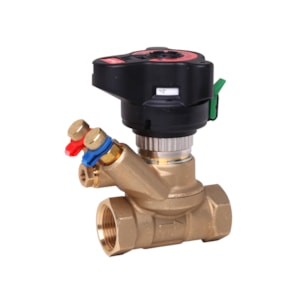

Danfoss ASV-BD DN 25 ist ein Partner-Ventil für den automatischen hydraulischen Abgleich von Heizungsanlagen. Es wird in die Vorlaufleitung eingebaut und gewährleistet zusammen mit dem ASV-PV einen konstanten Differenzdruck im Strang. kVS 9,5 m³/h, PN 20, Gewinde Rp 1. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 20 |
| Durchfluss | 9,5 m3/h |
| Nennweite | DN 25 |
| Temperatur | -20...120 °C |
| Gewicht | 1.04 kg |
Danfoss ASV-BD DN 25 (Art.-Nr. 003Z4043) ist ein Partnerventil für automatische hydraulische Abgleichsysteme der ASV-Baureihe. Es kombiniert die Funktion eines Voreinstell- und Absperrventils mit einer integrierten drehbaren Messstation und wird in die Vorlaufleitung einer Zweirohr-Heizungsanlage eingebaut. Über eine Impulsleitung arbeitet es mit dem Differenzdruckregler ASV-PV zusammen, mit dem es ein komplettes automatisch abgleichendes Ventilpaar bildet.
ASV-BD ist für Zweirohr-Heizungsanlagen bestimmt, in denen ein konstanter Differenzdruck in den einzelnen Strängen oder Steigleitungen automatisch aufrechterhalten werden muss – unabhängig von der aktuellen Anlagenlast. Typische Einsatzbereiche sind Mehrfamilienhäuser mit Heizkörper-Thermostatventilen, horizontale Heizkreise sowie vertikale Steigleitungen. Das Ventil eignet sich auch für Fußbodenheizungssysteme mit Verteilern oder für Kühlanwendungen mit variablem Volumenstrom (Fan Coils, Kühldecken). Dank der kompakten Abmessungen (L 85 mm, H 98 mm) passt es problemlos auch in einen Unterputz-Verteilerschrank. Eine Anlage mit ASV-Ventilen erfüllt die Anforderungen der DIN 18380 an die Differenzdruckregelung bei Teillast.
ASV-BD DN 25 hat einen kVS-Wert von 9,5 m³/h – der bewusst hohe Durchflusskoeffizient minimiert die Druckverluste am Partnerventil, damit der gesamte Bereich des eingestellten Differenzdrucks für die Regelung des Strangs zur Verfügung bleibt. Die drehbare Messstation mit zwei Messnippeln für 3-mm-Messnadeln ermöglicht die Messung von Durchfluss und Differenzdruck mit dem Danfoss PFM oder einem anderen Messgerät. Die Ventilkonfiguration (außerhalb oder innerhalb des Regelkreises) kann durch einfaches Öffnen des entsprechenden Messnippels umgeschaltet werden – auch im Betrieb unter Druck, ohne Entleerung der Anlage. Der Kugelabsperrhahn mit farbiger Offen-/Geschlossen-Anzeige erfordert nur eine 90°-Drehung und ist mechanisch von der Durchflussvoreinstellung getrennt – das Absperren des Strangs beeinflusst somit den gespeicherten Voreinstellwert nicht.
Technische Parameter ASV-BD DN 25 (003Z4043):
ASV-BD wird in die Vorlaufleitung in Pfeilrichtung auf dem Ventilgehäuse eingebaut. Der Differenzdruckregler ASV-PV wird in den Rücklauf installiert. Beide Ventile werden über eine Impulsleitung verbunden (im Lieferumfang von ASV-PV enthalten), die das Drucksignal aus der Vorlaufleitung auf die Membran des Reglers überträgt. Vor dem Anschluss der Leitung an ASV-PV muss sie von der Vorlaufseite her gespült werden. Alle Bedienpunkte des Ventils (Absperren, Entleeren, Einstellen, Messen) sind jeweils um 90° gegeneinander versetzt, sodass sie auch bei beengten Platzverhältnissen zugänglich sind.
ASV-M ist ein einfacheres Partnerventil, das primär zum Absperren des Durchflusses bestimmt ist – es verfügt weder über eine drehbare Messstation noch über Messnippel, und der kVS-Wert bei DN 25 beträgt 4,0 m³/h. ASV-BD ist multifunktional: Der kVS-Wert bei DN 25 erreicht 9,5 m³/h (geringerer Druckverlust am Ventil), außerdem ermöglicht es die Messung von Durchfluss und Differenzdruck sowie die Voreinstellung der Durchflussbegrenzung. Die Auswahl wird in der Regel durch die Planung bestimmt: Wenn die Thermostatventile an den Heizkörpern über eine Durchflussvoreinstellung verfügen, reicht ASV-M aus. Wenn der Durchfluss direkt im Strang (in der Steigleitung) begrenzt werden muss, ist ASV-BD in der Konfiguration innerhalb des Regelkreises geeignet.
Die Stellung des geöffneten Messnippels bestimmt, ob sich ASV-BD außerhalb oder innerhalb des Regelkreises von ASV-PV befindet. Blauer Messnippel geöffnet, roter geschlossen (Werkseinstellung): Das Ventil befindet sich außerhalb des Regelkreises – geeignet zur Überprüfung des Durchflusses, ASV-PV steht der gesamte Bereich des eingestellten Differenzdrucks zur Verfügung. Roter Messnippel geöffnet, blauer geschlossen: Das Ventil befindet sich innerhalb des Regelkreises – dadurch ist eine Durchflussbegrenzung im Strang über die Voreinstellung von ASV-BD möglich. Die Konfiguration kann auch im Betrieb unter Druck ohne Entleerung der Anlage umgeschaltet werden – es genügt, einen Messnippel zu schließen und den anderen zu öffnen.
Der maximale Betriebsdruck beträgt PN 20 bar, der Prüfdruck 30 bar. Der zulässige Differenzdruck am Ventil beträgt 10–150 kPa – der Wert von 150 kPa darf auch bei Teillast nicht überschritten werden. Die Betriebstemperatur liegt bei –20 bis 120 °C, die Lager- und Transporttemperatur bei –40 bis 70 °C. Gehäuse und Kegel bestehen aus DZR-Messing, Membran und O-Ringe aus EPDM, die Kugelabsperrung aus Messing mit verchromter Oberfläche. Der Anschluss DN 25 ist ein Innengewinde Rp 1 (ISO 7/1). Absperrleckageklasse: ISO 5208 Klasse A.
Ja. Zur Entleerung über ASV-BD wird der Anschluss für die Entleerung genutzt (Zubehör Art.-Nr. 003Z4096 für Schlauch ½" oder 003Z4097 für ¾"). Vorgehensweise: Schließen Sie den geöffneten Messnippel, trennen Sie die Impulsleitung, demontieren Sie den Schlauch und montieren Sie das Entleerungszubehör – der blaue Messnippel öffnet dann den Auslass, der rote die Saugöffnung. Bei der Druckprüfung der Anlage muss die Impulsleitung angeschlossen und alle Partnerventile geöffnet sein. Der maximale Prüfdruck für die Anlage beträgt 25 bar.
