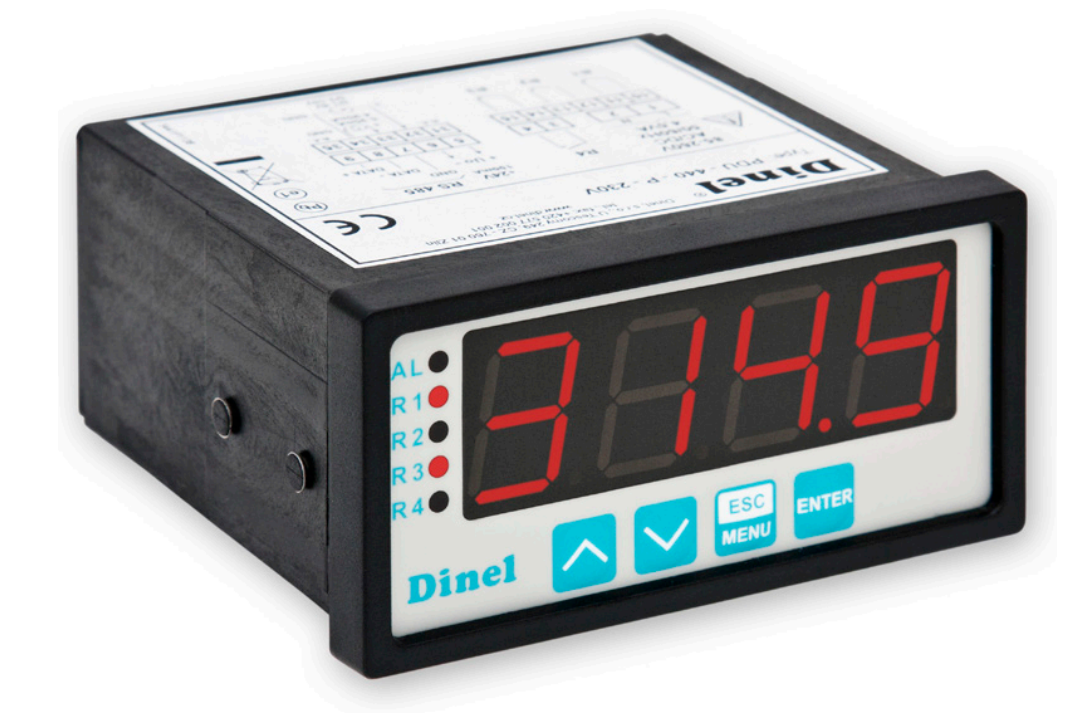

Die Einheit PDU-420-P mit Display dient zur Messung und Anzeige der gemessenen Werte physikalischer Größen. Sie arbeitet zusammen mit angeschlossenen Sensoren und Messfühlern, mit denen sie ein System bildet. Je nach angeschlossenen Sensoren ist sie in der Lage, den Füllstand, Durchfluss, Druck, Temperatur und andere Werte anzuzeigen. Die ideale Kombination ist die Verbindung mit Füllstandssensoren der Firma Dinel. Auf dem Display wird dann der aktuelle Füllstand angezeigt. Durch das Einstellen von Grenzwerten des Füllstands kann die Einheit zur Steuerung weiterer Geräte wie Pumpen oder Ventile und anderer verwendet werden. Die Einheit ist ebenfalls zur Stromversorgung einzelner Füllstandsmesser vorgesehen.

Die Einstellung erfolgt über vier Tasten an der Vorderseite der Einheit. Eine LED-Anzeige ist ebenfalls vorhanden, um eine schnelle visuelle Kontrolle des Zustands zu ermöglichen. Die Einheit verfügt über zwei unabhängige Relaisausgänge, an die zwei geschaltete Geräte angeschlossen werden können. Für jedes der angeschlossenen Geräte können eigene Schaltwerte eingestellt werden.

Die Einheit ist mit Fernkommunikation RS-485 / Modbus RTU ausgestattet.

Da die Einheit nicht über interne Sicherungen verfügt, muss der Kurzschlussschutz durch externe Sicherungen gewährleistet werden.

Eigenschaften

• Stromversorgung 230 VAC
• Panelausführung
• Gehäuseschutzart IP 65
• Betriebstemperatur 0...50 °C
• 2 unabhängige Relaisausgänge
• Fernkommunikation Modbus
• LED-Anzeige
• Display
