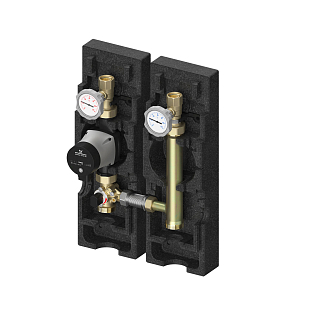

Pumpengruppe Meibes MeiFlow M MC DN 32+ mit Dreiwege-Mischer und Pumpe Grundfos MAGNA3 32-100 für gemischte Heizkreise. Kvs der Baugruppe 9,8 m³/h, max. 110 °C, PN 10. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1 1/4" |
| Durchfluss | 9,8 m³/h |
| Lichtweite | DN 32 |
| Max. Betriebsdruck | 10 bar |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 13.14 kg |
Pumpengruppe Meibes MeiFlow M MC DN 32+ (M66834.75) ist eine vormontierte Einheit für einen gemischten Heizkreis, ausgestattet mit der Umwälzpumpe Grundfos MAGNA3 32-100. Sie enthält einen Dreiwege-T-Mischer mit stufenlos einstellbarem Bypass, zwei Absperrkugelhähne mit integrierten Thermometern, eine Rückschlagklappe sowie eine abnehmbare Wärmedämmung. Sie dient zum Anschluss eines gemischten Kreises an einen Heizkreisverteiler, ohne dass die Einheit aus einzelnen Armaturen zusammengestellt werden muss.
Die Gruppe ist für Heizräume und Technikräume vorgesehen, in denen die Wärme über einen Heizkreisverteiler auf mehrere Kreise mit unterschiedlichen Temperaturen verteilt wird. Typische Anwendungen sind Fußbodenheizungen, Heizkörperkreise mit witterungsgeführter Regelung oder lufttechnische Kreise in Wohn-, Verwaltungs- und Produktionsgebäuden.
Die Ausführung DN 32+ bietet gegenüber dem Standard DN 32 eine höhere Durchflussleistung der Einheit (Kvs 9,8 m³/h) und eignet sich für Kreise mit größeren Volumenströmen. Sie kann sowohl in Heizungsanlagen als auch in Kreisen mit Glykolgemisch eingesetzt werden; für Kühlanwendungen ist sie nicht vorgesehen.
Das Herzstück der Einheit ist ein Dreiwege-T-Mischer mit stufenlos einstellbarem Bypass, der es ermöglicht, das Beimischverhältnis an den jeweiligen Kreis anzupassen. Der Kvs-Wert des Mischers beträgt 12 m³/h.
Der Mischer ist für die Montage eines Stellantriebs vorbereitet, sodass der Kreis in eine witterungsgeführte oder Zonenregelung eingebunden werden kann. Der Stellantrieb ist nicht im Lieferumfang enthalten und wird je nach gewünschter Versorgungsspannung und Regelungsart separat bestellt.
Nassläufer-Einphasenpumpe mit vierpoligem Synchronmotor mit Permanentmagnet und integriertem Frequenzumrichter. Im Klemmenkasten befindet sich eine Steuereinheit mit TFT-Display sowie integriertem Differenzdruck- und Temperatursensor.
Die Pumpe kann im Modus Konstantdruck, Proportionaldruck, konstante Temperatur, konstante Kennlinie, konstanter Volumenstrom sowie Differenztemperatur arbeiten. Die Funktion AutoAdapt stellt den Arbeitspunkt selbstständig entsprechend der hydraulischen Reaktion des Systems ein, FlowAdapt begrenzt den Volumenstrom auf den gewählten Grenzwert. Für die Ansteuerung durch ein übergeordnetes System stehen ein 0–10-V-/4–20-mA-Eingang sowie optional erhältliche Kommunikationskarten (ModBus, ProfiBus, Ethernet) zur Verfügung.
Parameter der Einheit MeiFlow M MC DN 32+:
Nein. Die Gruppe verfügt über einen für die Betätigung per Stellantrieb vorbereiteten Mischer, der Antrieb selbst wird separat bestellt. Für die Baureihe MeiFlow M DN 25–32+ sind die Stellantriebe 230 V / 6 Nm (M66341), 24 V / 6 Nm (M66341.3), 24 V mit 0–10-V-Steuersignal und 10 Nm Drehmoment (M66341.7) sowie ein Stellantrieb mit integrierter Temperaturregelung und Pt1000-Fühler (M66341.37) vorgesehen.
Über den unteren Anschluss 1 ½" mit Außengewinde und Flachdichtung. Die Gruppe ist für Verteiler mit einem Achsabstand von 200 bis 250 mm ausgelegt. Bei der Montage an einen großen MeiFlow L MF Heizkreisverteiler muss die Übergangsverschraubung M66305.50 verwendet werden, die anschließend mit der Isolierabdeckung der Gruppe verdeckt wird.
Durch die höhere Durchflussleistung. Die Einheit DN 32+ hat einen Kvs-Wert von 9,8 m³/h gegenüber 6,1 m³/h bei DN 32 und einen Kvs-Wert des Mischers von 12 m³/h gegenüber 7,4 m³/h. Anschlussmaße und Außenabmessungen des Strangs bleiben gleich. Ein weiterer Unterschied betrifft die Rückschlagklappe: Bei DN 32+ ist sie nicht absperrbar, bei DN 25 und DN 32 hingegen schon.
Ja. Die MAGNA3 verarbeitet ein 0–10-V- oder 4–20-mA-Steuersignal. Für die Einbindung in ein übergeordnetes Gebäudeleitsystem kann eine Kommunikationskarte (ModBus, ProfiBus, Ethernet und weitere) ergänzt werden, die separat bestellt wird.
Diese Ausführung enthält kein Zwischenstück für einen Wärmemengenzähler. Ausführungen mit Zwischenstück für Wärmemengenzähler oder Filter sind in der Baureihe MeiFlow M mit dem Zusatz Z (MC-Z) gekennzeichnet. Die Pumpe MAGNA3 selbst bietet eine Funktion als Wärmemengenzähler, für deren Nutzung muss das System jedoch um einen externen Sensor ergänzt werden.
