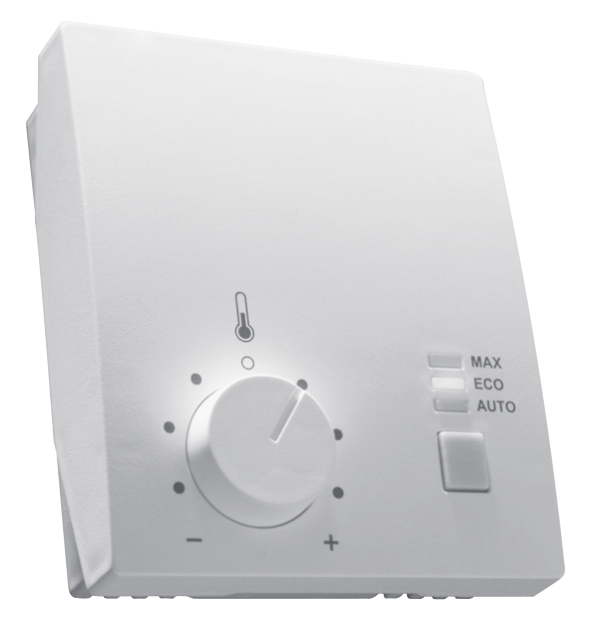

Der Raumregler Belimo CR24-B3 bietet eine wirtschaftliche Lösung für die individuelle Temperaturregelung in einem Raum. Er ist geeignet für VAV-Anwendungen sowie kombinierte 2- und 4-Rohr-Systeme. Er verfügt über fünf Eingänge und zwei Ausgänge. Über die Ausgänge können ein oder mehrere VAV-Regler, die Heizung mittels 3-Punkt-Signal und der Change-Over-Betrieb gesteuert werden.

Am Regler kann mit einem Drehknopf die gewünschte Temperatur eingestellt und der Modus umgeschaltet werden. Eine LED-Anzeige zeigt den aktuell gewählten Modus an.

Energiebegrenzung

Dies ist eine Funktion der Energieeffizienz des Reglers, bei der der Raum nur auf ein Schutzlevel beheizt wird. Diese Funktion ist besonders in Zeiten geeignet, in denen der Raum nicht genutzt wird und nicht unnötig beheizt oder gekühlt werden muss, jedoch weiterhin die sichere Aufbewahrung von Pflanzen, Bildern und anderen gewährleistet bleibt. Der Heizwert wird stark reduziert (15 °C), während der Kühlwert stark erhöht wird (40 °C).

Standby-Funktion

Diese Funktion ist geeignet für Räume, die nur gelegentlich genutzt oder vorübergehend verlassen werden. Die Werte für Heizen und Kühlen werden nur leicht angepasst, um die Kosten zu senken, aber gleichzeitig die Möglichkeit zu erhalten, die Raumtemperatur schnell in den gewünschten Zustand zu versetzen.

Bei Frost

Bei einer Unterkühlung des Raumes unter 10 °C wird der Frostschutz aktiviert.

Change-Over

Der Change-Over-Betrieb ermöglicht es, einen Ausgang sowohl für Heizen als auch Kühlen zu wählen oder ihn ausschließlich für eine der Möglichkeiten zu bestimmen.

Externes Temperatursensor

An den Eingang ai1 des Reglers kann ein externes Temperatursensor zur Erfassung der Durchschnittstemperatur im Lüftungskanal angeschlossen werden.

Externe Sollwertänderung

Der Eingang ai2 kann für die Änderung des Sollwerts der Temperatur durch ein externes Signal 0...10 V genutzt werden. Diese Funktion wird zur Sommer-/Winterkompensation verwendet.

Luftstrom bei Heizen

Im Heizbetrieb ermöglicht er einen erhöhten Luftstrom. Dieser ist beispielsweise bei der Heizung mit einem Lufterhitzer erforderlich. Die Funktion verbessert auch die Luftqualität bei eingeschalteter Heizung.

Lüftung

Er ermöglicht es, den Raum mit maximalem Luftstrom zu lüften. Besonders geeignet für schnelles Lüften bei langen Besprechungen, in Hotelzimmern und anderen. Bei dieser Funktion ist die Temperaturregelung im Raum nicht aktiv, aber der Frostschutz bleibt in Betrieb.

Boost

Bei Bedarf ist es möglich, den Raum entweder mit maximalem Luftstrom zu heizen oder zu kühlen. Diese Funktion ist besonders nützlich, wenn der Raum schnell geheizt oder schnell gekühlt werden muss.

Kühlende Decken

Wenn die Raumtemperatur unter den Taupunkt fällt, wird der entsprechende Ausgang automatisch geändert. Dies wird hauptsächlich in Räumen mit kühlenden Decken genutzt, wo Kondenswasser droht.
