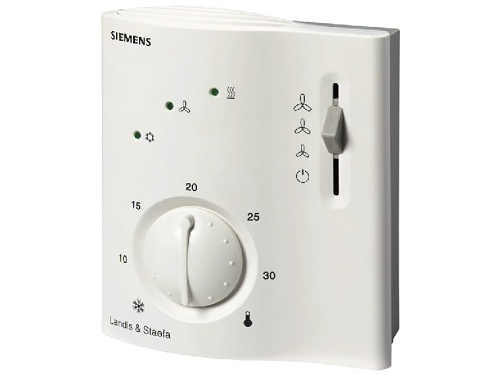

Elektronischer Regler der Raumtemperatur RCC 20 für 2-Rohr-Fan-Coil-Geräte mit elektrischer Nachheizung. Der Regler ist mit einem Drehknopf zur Einstellung der gewünschten Temperatur, einem Schalter und Status-LEDs ausgestattet.

Anwendung

• Regelung der Raumtemperatur in Räumen, die mit Zweirohr-Fan-Coil-Geräten beheizt oder gekühlt werden.
• Zweipunktregelung des Ventils und Ansteuerung eines 3-stufigen Ventilators.
• Ein-/Ausschalten der elektrischen Heizung.

Der Regler ist für den Einsatz in Systemen mit automatischer Umschaltung der Heiz-/Kühlsequenzen sowie in Systemen mit Dauerbetrieb in Heiz- oder Kühlsequenzen geeignet.

Funktionen

Mithilfe des integrierten Temperaturfühlers oder über einen zusätzlichen Temperaturfühler (QAH 11.1) erhält der Regler Informationen über die aktuelle Temperatur und sorgt für die Temperaturregelung auf den Sollwert. Die Regelung erfolgt über eine Zweipunktansteuerung des Stellantriebs des Regelventils (offen/geschlossen).

Betriebsarten

Ventilatorbetrieb – gesteuert über den Ausgang Q1, Q2 oder Q3 entsprechend der gewählten Stufe. Wenn es durch die elektrische Heizung zu einer Überhitzung kommt, läuft der Ventilator nach dem Ausschalten der Heizung noch 30 s weiter (die Ventilator-LED blinkt).

Heiz-/Kühlbetrieb – Öffnen oder Schließen des Heiz- oder Kühlventils bei Unterschreitung bzw. Überschreitung des eingestellten Sollwerts.

Ablufttemperatur – der Regler RCC 20 kann entweder nach der gemessenen Raumtemperatur oder nach der Ablufttemperatur des Fan-Coils regeln. Die Umschaltung erfolgt nach Anschluss des Kabel-Temperaturfühlers QAH 11.1.

Automatische Umschaltung – der externe Fühler QAH 11.1 + ARG 86.3 (Changeover) erfasst die Wassertemperatur und wählt anhand des gemessenen Werts automatisch den Heiz- oder Kühlmodus.

Normalbetrieb – Heiz- oder Kühlsequenz mit automatischer Umschaltung und manuell eingestellter Ventilatordrehzahl III, II oder I. In diesem Modus reagiert der Regler auf den eingestellten Temperatur-Sollwert.

Frostschutzbetrieb – bei einem Temperaturabfall unter 8 °C öffnet der Regler das Heizventil und der Ventilator läuft mit der eingestellten Drehzahl.

Energiesparbetrieb – der Heizwert im Energiesparbetrieb beträgt 16 °C und der Wert für Kühlung 28 °C.

​
