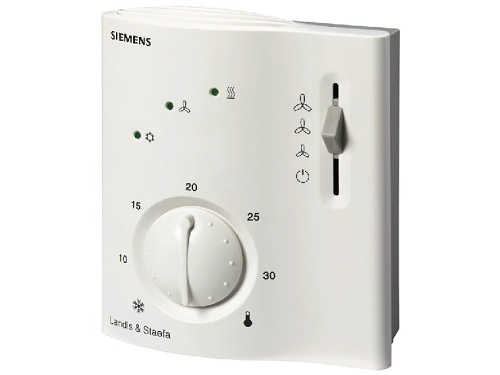

Elektronischer Raumtemperaturregler RCC 30 für 4-Leiter-Fan-Coil-Geräte. Der Regler ist mit einem Drehknopf zur Einstellung der gewünschten Temperatur, einem Schalter und Status-LEDs ausgestattet.

Anwendung

Regelung der Raumtemperatur in Räumen, die mit Zweileiter-Fan-Coil-Geräten beheizt oder gekühlt werden.
Zweipunktregelung des Ventils und Ansteuerung eines 3-stufigen Ventilators.

Der Regler eignet sich für den Einsatz in Systemen mit automatischer Umschaltung der Heiz-/Kühlsequenzen sowie in Systemen mit Dauerbetrieb in den Heiz- oder Kühlsequenzen.

Funktionen

Mithilfe des integrierten Temperaturfühlers oder über einen zusätzlichen Temperaturfühler (QAH 11.1) erhält der Regler Informationen über die aktuelle Temperatur und sorgt für die Temperaturregelung auf den gewünschten Sollwert. Die Regelung erfolgt über eine Zweipunktansteuerung des Stellantriebs des Regelventils (offen/geschlossen).

Betriebsarten

Normalbetrieb – Heiz- oder Kühlsequenz mit automatischer Umschaltung und manuell eingestellten Ventilatordrehzahlen III, II oder I. In diesem Modus reagiert der Regler auf den eingestellten Temperatur-Sollwert.

Frostschutzbetrieb – bei einem Temperaturabfall unter 8 °C öffnet der Regler das Heizventil und der Ventilator läuft mit der eingestellten Drehzahl.

Energiesparbetrieb – der Heizwert im Energiesparbetrieb beträgt 16 °C und der Wert für Kühlung beträgt 28 °C.

​
