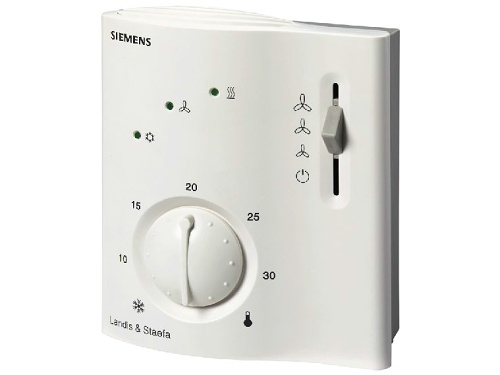

Elektronischer Raumtemperaturregler RCC 20 für 2-Rohr-Fan-Coil-Einheiten mit elektrischer Zusatzheizung. Der Regler ist mit einem Drehknopf zur Einstellung der gewünschten Temperatur, einem Schalter und Status-LEDs ausgestattet.

Anwendung

• Regelung der Raumtemperatur in beheizten oder gekühlten Räumen mit 2-Rohr-Fan-Coil-Einheiten.
• Zweipunktregelung des Ventils und Steuerung des 3-stufigen Ventilators.
• Ein-/Ausschalten der elektrischen Heizung.

Der Regler ist geeignet für den Einsatz in Systemen mit automatischem Sequenzwechsel zwischen Heizen/Kühlen und in Systemen mit kontinuierlichem Betrieb in den Sequenzen Heizen oder Kühlen.

Funktionen

Der Regler erhält über den eingebauten Temperatursensor oder über einen zusätzlichen Temperatursensor (QAH 11.1) Informationen über die aktuelle Temperatur und sorgt für die Regelung der Temperatur auf den gewünschten Wert. Die Regelung erfolgt durch eine Zweipunktsteuerung des Antriebs des Regelventils (auf/zu).

Betriebsmodi

Ventilatorbetrieb - gesteuert durch den Ausgang Q1, Q2 oder Q3 je nach gewählter Stufe. Bei Überhitzung durch elektrische Heizung läuft der Ventilator noch 30 Sekunden nach dem Ausschalten der Heizung weiter (die LED des Ventilators blinkt).

Heiz-/Kühlbetrieb - Öffnen oder Schließen des Heiz- oder Kühlventils bei Unterschreitung oder Überschreitung des eingestellten Wertes.

Ablufttemperatur - der Regler RCC 20 kann entweder nach der gemessenen Raumtemperatur oder nach der Ablufttemperatur des Fan-Coils regeln. Der Wechsel erfolgt nach Anschluss des Kabeltemperatursensors QAH 11.1.

Automatischer Wechsel - der externe Sensor QAH 11.1 + ARG 86.3 (Umschaltung) misst die Wassertemperatur und wählt je nach gemessenem Wert automatisch den Heiz- oder Kühlmodus.

Normalbetrieb - Heiz- oder Kühlsequenz mit automatischem Wechsel und manuell eingestellten Ventilatorstufen III, II oder I. In diesem Modus reagiert der Regler auf den eingestellten Sollwert der Temperatur.

Frostschutzmodus - bei einem Temperaturabfall unter 8 °C öffnet der Regler das Heizventil und der Ventilator läuft mit der eingestellten Drehzahl.

Sparmodus - der Heizwert im Sparmodus beträgt 16 °C und der Kühlwert 28 °C.

​
