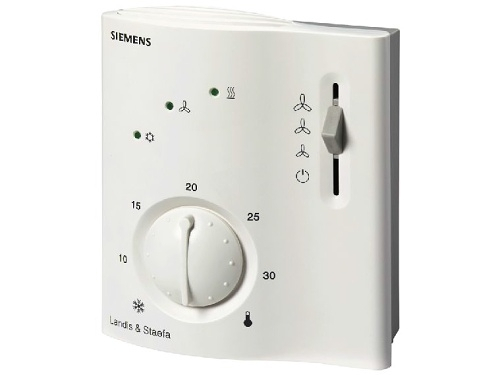

Elektronischer Raumtemperaturregler RCC 30 für 4-Leiter-Fan-Coil-Einheiten. Der Regler ist mit einem Drehknopf zur Einstellung der gewünschten Temperatur, einem Schalter und Status-LEDs ausgestattet.

Anwendung

Regelung der Raumtemperatur in beheizten oder gekühlten Räumen mit Zweileiter-Fan-Coil-Einheiten.
Zweipunktregelung des Ventils und Steuerung des 3-stufigen Ventilators.

Der Regler ist geeignet für den Einsatz in Systemen mit automatischer Sequenzumschaltung Heizen/Kühlen und in Systemen mit kontinuierlichem Betrieb in den Sequenzen Heizen oder Kühlen.

Funktionen

Der Regler erhält über den eingebauten Temperatursensor oder über einen zusätzlichen Temperatursensor (QAH 11.1) Informationen über die aktuelle Temperatur und sorgt für die Regelung der Temperatur auf den gewünschten Wert. Die Regelung erfolgt durch eine Zweipunktsteuerung des Antriebs des Regelventils (offen/geschlossen).

Betriebsmodi

Normalbetrieb - Heiz- oder Kühlsequenz mit automatischer Umschaltung und manuell eingestellten Ventilatorgeschwindigkeiten III, II oder I. In diesem Modus reagiert der Regler auf den eingestellten Sollwert der Temperatur.

Frostschutzmodus - Bei einem Temperaturabfall unter 8 °C öffnet der Regler das Heizventil und der Ventilator läuft mit der eingestellten Geschwindigkeit.

Sparmodus - Der Heizwert im Sparmodus beträgt 16 °C und der Kühlwert beträgt 28 °C.

​
