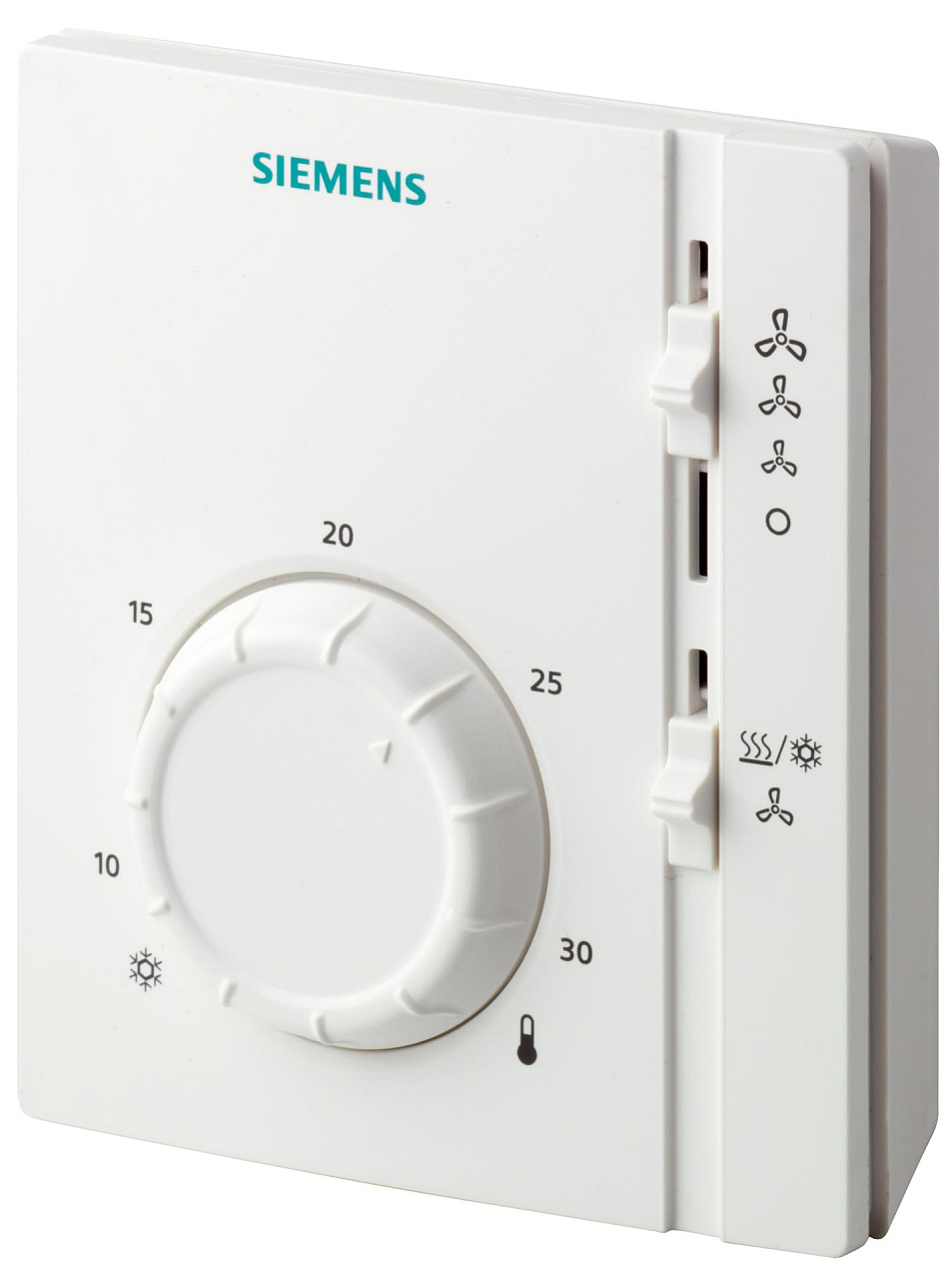

Raumthermostat zur Steuerung von Zweirohr-Fan-Coil-Einheiten. Der Thermostat ist mit einem manuellen Umschalter Heizen/Kühlen, einem 3-stufigen Schalter für die Ventilatordrehzahl und einer Lüftungsfunktion ausgestattet.

Anwendung

Regelung der Raumtemperatur in Heizungs- oder Kühlsystemen. Typische Einsatzbereiche sind gewerbliche und Wohngebäude oder leichte Industriebetriebe.

Der Thermostat RAB eignet sich zur Verwendung in Kombination mit Zonenventilen, Ventilatoren oder mit Ventilen mit thermoelektrischen Stellantrieben.

Funktionen

Heizen – bei Unterschreiten der eingestellten Temperatur schaltet der Ausgangskontakt für Heizen.

Kühlen – bei Überschreiten des eingestellten Werts über die eingestellte Grenze schaltet der Ausgangskontakt für Kühlen.

Lüftung – bei Auswahl der Lüftungsfunktion sind die Kontakte der Steuereingänge der Ventile dauerhaft geöffnet und der Ventilator läuft mit der vorgewählten Drehzahl.

Die Ventilatordrehzahl kann auf zwei Arten geregelt werden:

Manuell – über den Schalter wird eine von drei Geschwindigkeiten eingestellt. In diesem Fall läuft der Ventilator dauerhaft.
Automatisch – der Ventilator startet beim Schalten des Thermostats. In diesem Fall muss vor der Inbetriebnahme die Position der Steckbrücke auf der Leiterplatte des Thermostats geändert werden.
