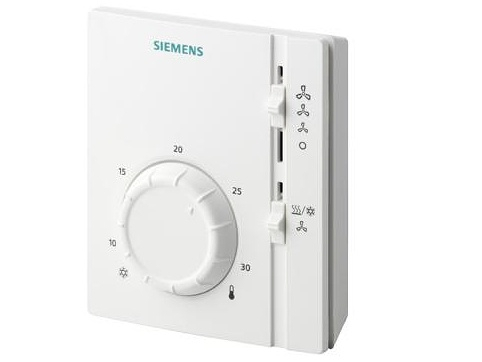

Raumthermostat zur Steuerung von Zweirohr-Fan-Coil-Einheiten. Der Thermostat ist mit einem manuellen Heiz-/Kühlumschalter, einem 3-stufigen Schalter für die Lüftergeschwindigkeit und einer Belüftungsfunktion ausgestattet.

Anwendung

Regelung der Raumtemperatur in Heiz- oder Kühlsystemen. Ein Beispiel ist die Verwendung in kommerziellen und Wohngebäuden oder in leichten Industrieanlagen.

Der Thermostat RAB eignet sich zur Verwendung in Kombination mit Zonenventilen, Lüftern oder mit Ventilen mit thermoelektrischen Antrieben.

Funktionen

Heizen - Bei Unterschreitung der eingestellten Temperatur schaltet der Ausgangskontakt für die Heizung ein.

Kühlen - Bei Überschreitung des eingestellten Wertes über die eingestellte Grenze schaltet der Ausgangskontakt für die Kühlung ein.

Belüftung - Bei Auswahl der Belüftungsfunktion sind die Steuerkontakte der Ventile dauerhaft getrennt und der Lüfter läuft mit der voreingestellten Geschwindigkeit.

Die Lüftergeschwindigkeit kann auf zwei Arten gesteuert werden:

Manuell - Über den Schalter wird eine der drei Geschwindigkeiten eingestellt. In diesem Fall läuft der Lüfter dauerhaft.
Automatisch - Der Lüfter wird beim Einschalten des Thermostats aktiviert. In diesem Fall muss zur Regelung vor Inbetriebnahme die Position der Brücke auf der Leiterplatte des Thermostats geändert werden.
