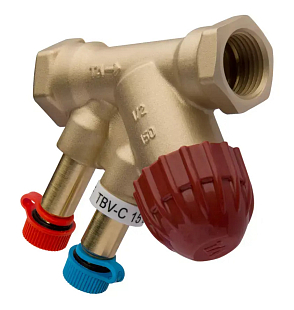

Die Ausführung LF (niedriger Durchfluss) ist für kleinere Durchflussmengen ausgelegt – der Kvs-Wert für DN 15 beträgt 0,90 m³/h. Die Ausführung NF (normaler Durchfluss) hat für dieselbe DN 15 einen Kvs-Wert von 1,8 m³/h. Die Variante des installierten Ventils lässt sich leicht anhand der Farbe des Rings am Messnippel erkennen: Ein weißer Ring kennzeichnet LF, ein schwarzer Ring kennzeichnet NF.

TBV-C ist werkseitig auf den Maximalwert eingestellt (Position 10). Für die Voreinstellung setzen Sie den Einstellkopf (Art.-Nr. 52 133-100) auf, drehen ihn so, dass die gewünschte Position auf der Skala (1–10) zur Markierung am Ventilgehäuse zeigt, und nehmen den Kopf anschließend wieder ab. Der empfohlene Einstellbereich liegt bei 3–10. Den konkreten Einstellwert für den gewünschten Durchfluss und Druckverlust entnehmen Sie dem Diagramm im Katalogblatt.

Ja, das ist technisch möglich, jedoch muss der Arbeitshub des Antriebs überprüft werden. Für DN 15–20 muss der Hub im Bereich von 11,4–15,1 mm liegen, für DN 25 dann bei 11,4–15,8 mm. Über dem Ventil muss außerdem ein Montageraum mit einer Höhe von mindestens 15 mm freigehalten werden. IMI TA übernimmt jedoch keine Verantwortung für die korrekte Funktion der Regelung bei Verwendung von Antrieben anderer Hersteller.

Der empfohlene Druckverlust am Ventil für einen geräuschlosen Betrieb beträgt 30 kPa (0,3 bar) bei ordnungsgemäß entlüftetem Wärmeträgermedium. Wichtig ist auch die richtige Einstellung der Förderhöhe der Pumpe – bei überhöhter Förderhöhe empfiehlt der Hersteller die Installation eines Differenzdruckreglers (z. B. STAP von IMI TA) zur Stabilisierung der Druckverhältnisse im System.

Ja. Die Ausführung mit Innengewinde G 1/2" kann mit Kupferrohren und Präzisionsstahlrohren mithilfe von KOMBI-Klemmverschraubungen verbunden werden. Die Klemmverschraubungen sind als Zubehör erhältlich; nähere Informationen finden Sie im separaten IMI TA-Katalog (FPL). Der Hersteller empfiehlt die Verwendung von Stützhülsen für eine korrekte Klemmverbindung.
