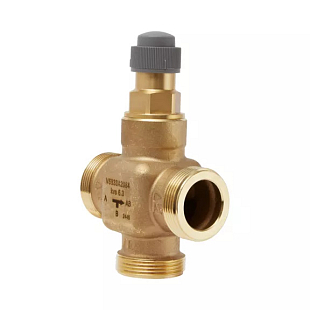

Honeywell V5833A2092 ist ein druckausgeglichener Dreiwege-Mischventil DN25 zur Regelung von Warm-/Kaltwasser in Fan-Coils und Heizgeräten. Kvs 10, PN16, Medientemperatur 2–130 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1" |
| Anschlusstyp | Außengewinde |
| Armaturentyp | Dreiwege |
| Druck | PN 16 |
| Durchfluss | 10 m3/h |
| Medientemperatur | 2...130 °C |
| Nennweite | DN 25 |
| Gewicht | 0.45 kg |

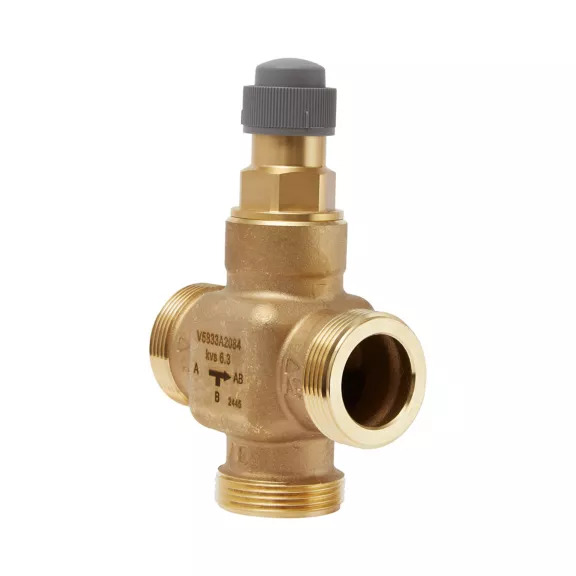

Honeywell V5833A2092 ist ein kompaktes druckausgeglichenes 3-Wege-Mischventil DN25 mit linearem Kegelschieber. Es dient zur Regelung des Durchflusses von warmem oder kaltem Wasser in elektronisch geregelten Heiz- und Kühlsystemen. Der Druckausgleich stellt sicher, dass der Schließdruck dem Systemdruck entspricht – auch ohne überdimensionierten Stellantrieb.
Das V5833A2092 ist primär für Fan-Coil-Einheiten, kleine Nacherhitzer und Nachkühler in gewerblichen Gebäuden – Büros, Hotels, Gesundheitseinrichtungen oder Schulen – vorgesehen. Es arbeitet mit Wasser oder Wasser mit Glykolzusatz (max. 50 %) und ist daher auch für Systeme mit Frostschutz geeignet. Das Ventil wird in den Rücklauf der Anlage eingebaut und steuert das Durchflussverhältnis zwischen dem geregelten Strang (Anschluss A) und dem Bypass-Strang (Anschluss B).
Das Ventil wird mit einer Einstellkappe geliefert, die eine manuelle Positionierung des Schiebers ohne angeschlossenen Stellantrieb ermöglicht. Das ist während des Befüllens der Anlage oder beim ersten Aufheizen bzw. Abkühlen des Gebäudes in der Bauphase praktisch – ohne dass ein Regelsystem verfügbar sein muss. Die Kappe wird erst bei der Montage des Stellantriebs entfernt.
Technische Parameter:
Das Ventil ist für kleine elektrische lineare Honeywell-Stellantriebe mit 6,5 mm Hub ausgelegt – zum Beispiel M7410E, M6410C oder ML7435E. Die Stellantriebe werden direkt und werkzeuglos auf das Ventil montiert. Für den Nennschließdruck von 600 kPa genügt ein 300-N-Stellantrieb; für 1 600 kPa ist ein 400-N-Stellantrieb erforderlich.
Ja. Das 3-Wege-Ventil V5833A benötigt drei Anschluss-Sets, die separat bestellt werden. Für den DN25-Anschluss mit Außengewinde ist das Set AC-25T vorgesehen, für Innengewinde das Set AC-25TF. Jedes Set enthält eine Überwurfmutter, einen Anschluss und eine Dichtung.
Das Ventil wird in den Rücklauf der Anlage eingebaut, nicht in den Vorlauf. Die Spindel darf nicht nach unten zeigen. Das Anzugsdrehmoment der Anschlüsse beträgt 25–30 Nm. Oberhalb des Stellantriebs muss ein Freiraum von mindestens 200 mm für die einfache Montage und Demontage des Stellantriebs vorhanden sein. Die Einstellkappe wird erst beim Aufsetzen des Stellantriebs entfernt.
Die Wasserqualität muss den Anforderungen der VDI 2035 entsprechen. Das Ventil ist für Wasser und Wasser mit Glykolzusatz bis 50 % geeignet. Andere Medien (Dampf, Öl, aggressive Flüssigkeiten) sind nicht zulässig.
