Parameter und Kataloge

Max. Betriebsdruck	10 bar
Max. Durchfluss	3,5 m3/h
Max. Wassertemperatur	65 °C
Medium	Trinkwasser
Gewicht	2.30 kg

Der Rohrtrenner ist sowohl für den Einsatz im Wohnungsbau als auch im industriellen und kommerziellen Bau geeignet. Er schützt Trinkwasserleitungen vor Kontamination durch Rückdruck, Rückfluss oder Rücksaugung von Brauchwasser in das Trinkwassernetz. Am häufigsten wird dies bei der Kombination von Wasserentnahme aus dem Netz und aus einem Brunnen genutzt.

Kompakte Bauweise mit einfachem Service und leichtem Zugang zu allen inneren Komponenten. Die spezielle technische Ausführung verhindert das "Stehen" des Wassers. Der Trenner zeichnet sich durch einen geringen Druckverlust und einen hohen Durchfluss bei niedrigem Geräuschpegel (Klasse 2) aus. Er ist für den Einsatz in Trinkwasserleitungen zertifiziert und entspricht der KTW-Empfehlung.

Konstruktion

Gehäuse des Trenners
integriertes Sieb, Maschenweite ca. 200μm
Ventileinsätze mit eingebautem Rückschlagventil und Entleerungsventil
Ausgangsrückschlagventil
drei Kugelhähne zum Anschluss eines Geräts zur Messung der Druckdifferenz
Anschlussschraubverbindungen
Auslaufanschluss

Wie funktioniert der Trenner?

Im Inneren ist der Trenner in drei Druckzonen unterteilt. In Zone 1 ist der Druck höher als in Zone 2, der wiederum höher ist als in Zone 3. Wenn der Druckunterschied zwischen den Zonen 1 und 3 auf 0,14 bar sinkt, öffnet sich das Entleerungsventil in Zone 2 und beide Rückschlagventile schließen. Zone 2 wird somit von den Zonen 1 und 3 getrennt und das Wasser aus Zone 2 wird in den drucklosen Abfluss entleert.

Zubehör

Druckminderer
D06F

A / B

Testgerät
TK295

Testgerät
TKA295

Wasserventil mit Rückspülung
F76S

AA / AAM

Typische Anwendungsbereiche

Chemiewerke
Chemische Reinigungen
Enthärtungs- und Entsäuerungsanlagen ohne DVGW-Zertifizierung
Filmlaboratorien ohne DVGW-Zertifizierung
Elektrolysebäder
Kessel und automatische Druckerhitzer
Nachfüllen von Heizsystemen mit Wasser mit Inhibitoren
Hochdruckreiniger mit chemischen Zusätzen
Laboratorien
Schwimmbadtechnik

Auf Ihre Anfragen zu Produkten antworten wir so schnell wie möglich, in der Regel innerhalb von 24 Stunden.

Haben Sie nicht gefunden, was Sie wissen wollten?

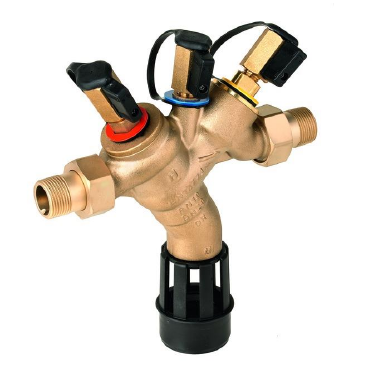

Rohrtrenner Honeywell BA295S-1B, Risikoklasse 4, MESSING, DN 25, reduzierter Durchfluss
