Parameter und Kataloge

Anschlussgröße	DN 20
Max. Betriebsdruck	10 bar
Max. Durchfluss	3,5 m3/h
Max. Wassertemperatur	65 °C
Medium	Trinkwasser
Gewicht	1.95 kg

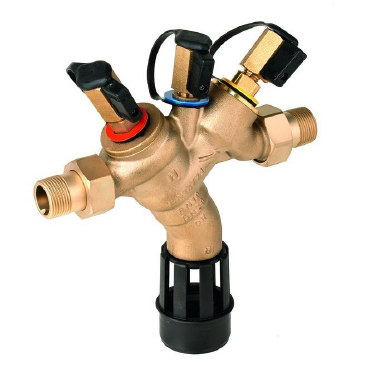

Der Rohrtrenner ist sowohl für den Einsatz im Wohnungsbau als auch im Industrie- und Gewerbebau geeignet. Er schützt Trinkwasserinstallationen vor Verunreinigungen durch Rückdruck, Rückfluss oder Rücksaugen von Betriebswasser in das Trinkwassernetz. Am häufigsten wird dies bei der Kombination der Wasserentnahme aus dem Leitungsnetz und aus einem Brunnen genutzt.

Kompakte Bauweise mit einfacher Wartung und leichtem Zugang zu allen inneren Komponenten. Die spezielle technische Ausführung verhindert Wasserstagnation. Der Rohrtrenner zeichnet sich durch einen geringen Druckverlust und einen hohen Durchfluss bei niedrigem Geräuschpegel (Klasse 2) aus. Er ist für den Einsatz in Trinkwasserinstallationen zertifiziert und entspricht der KTW-Empfehlung. Das Messinggehäuse enthält keinerlei Spuren von Blei.

Konstruktion

Gehäuse des Trenners
integrierter Filter, Maschenweite ca. 200 μm
Ventileinsätze mit eingebautem Rückschlagventil und Ablassventil
ausgangsseitiges Rückschlagventil
drei Kugelhähne zum Anschluss eines Geräts zur Messung der Druckdifferenz
Anschlussverschraubungen
Ablaufanschluss

Wie funktioniert der Trenner?

Im Inneren ist der Trenner in drei Druckzonen unterteilt. In Zone 1 ist der Druck höher als in Zone 2, der wiederum höher ist als in Zone 3. Wenn die Druckdifferenz zwischen den Zonen 1 und 3 auf 0,14 bar absinkt, öffnet sich in Zone 2 das Ablassventil und beide Rückschlagventile schließen. Zone 2 ist damit von den Zonen 1 und 3 getrennt, und das Wasser aus Zone 2 wird in einen drucklosen Ablauf abgeleitet.

Zubehör

Druckminderer
D06F

A / B

Prüfgerät
TK295

Prüfgerät
TKA295

Wasserfilter mit Rückspülung
F76S

AA / AAM

Typische Einsatzbereiche

chemische Betriebe
chemische Reinigungen
Enthärtungs- und Entsäuerungsanlagen ohne DVGW-Zertifizierung
Filmentwicklungslabore ohne DVGW-Zertifizierung
elektrolytische Bäder
Kessel und automatische Druckwassererhitzer
Nachspeisung von Heizungsanlagen mit inhibitorhaltigem Wasser
Hochdruckreiniger mit chemischen Zusätzen
Labore
Schwimmbadtechnik

Auf Ihre Anfragen zu Produkten antworten wir so schnell wie möglich, in der Regel innerhalb von 24 Stunden.

Haben Sie nicht gefunden, was Sie wissen wollten?

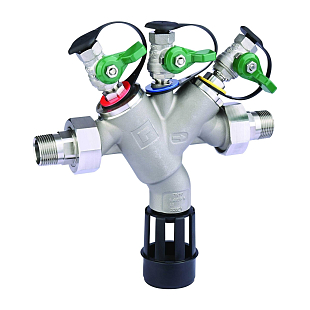

Rohrtrenner Honeywell BA295S-3/4LFA, Risikoklasse 4, MESSING, 64°C, DN 20
