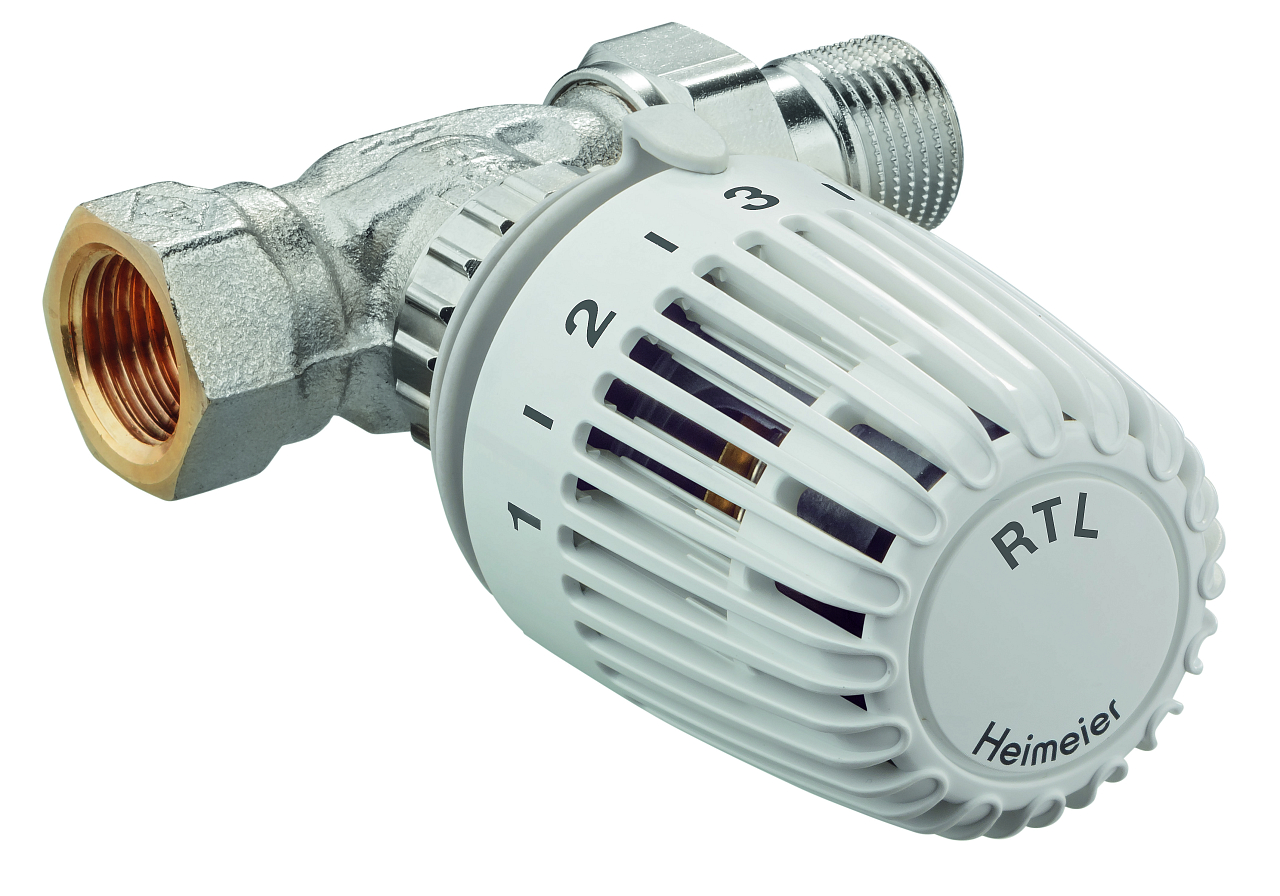

Der Temperaturbegrenzer IMI RTL begrenzt die Temperatur des Rücklaufwassers, das vom Endheizkörper oder vom Ende der Fußbodenheizung zurückkehrt. Bei Verwendung für Fußbodenheizungen ist er für kleinere Räume mit einer Fläche von bis zu 15 m² vorgesehen. Er kann auch für die Kombination von Radiator- und Fußbodenheizung verwendet werden.

Es wird nicht empfohlen, den Begrenzer in der Nähe des Fußbodenheizungsverteilers oder an einem anderen Ort zu installieren, wo er durch übermäßige Temperatur beeinflusst werden könnte. In einem solchen Fall bliebe er dauerhaft geschlossen. Der eingestellte Wert am Begrenzer darf daher nicht niedriger sein als die Temperatur in der Umgebung des Begrenzers.

Die Temperatureinstellung erfolgt über den thermostatischen Kopf, an dem durch Drehen der gewünschte Wert eingestellt wird. Die Temperatur des strömenden Mediums wird dann auf den Fühler übertragen. Wenn sie zu hoch ist, schließt der Begrenzer den Durchfluss und wartet, bis die Temperatur sinkt.

Eigenschaften

• versteckte Anschläge zur Blockierung der eingestellten Temperatur
• Anschlussgröße DN 15 = R 1/2"
• Druck PN 10
• max. Temperatur 120 °C
• max. Fühlertemperatur im Betrieb 60 °C
• Durchfluss 2 m³/h
• gerade Ausführung
• vernickeltes Ventilgehäuse

Beispiel der Anwendung

1. Thermostatventil     2. Verschraubung Regulux

Konstruktion
