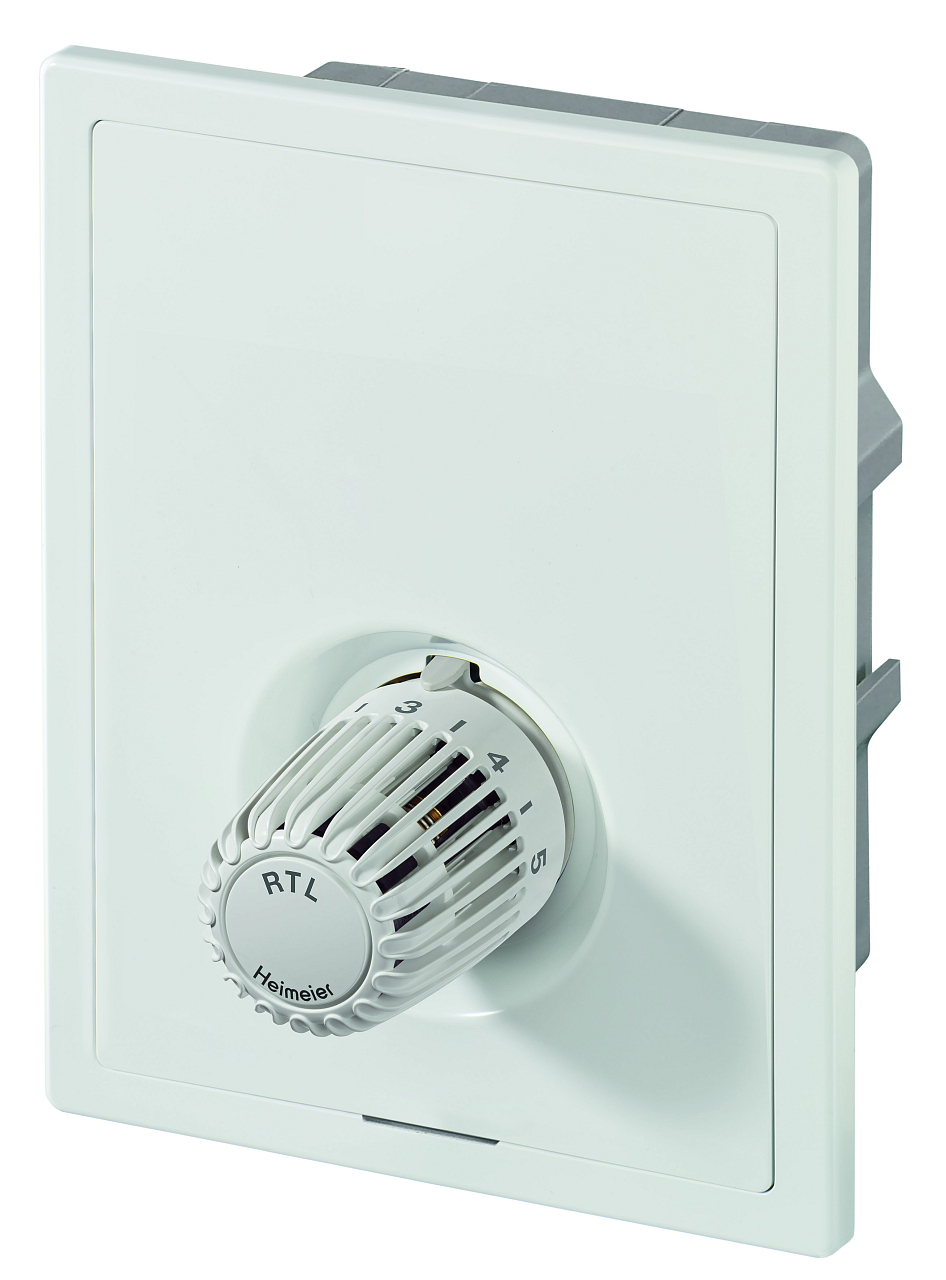

Das Set enthält einen Temperaturbegrenzer IMI RTL und eine Kunststoffbox, die in die Wand eingelassen wird. Der Begrenzer dient zur Begrenzung der Temperatur des Rücklaufwassers, das vom Endheizkörper zurückkehrt. Ideal für den Einsatz in Kombinationen von Fußboden- und Radiatorheizungen. Bei Verwendung für Fußbodenheizungen ist es für kleinere Räume mit einer Fläche bis zu 15 m2 vorgesehen.

Die Temperatureinstellung erfolgt über den thermostatischen Kopf, an dem durch Drehen der gewünschte Wert eingestellt wird. Die Temperatur des strömenden Mediums wird dann auf den Fühler übertragen. Wenn sie zu hoch ist, schließt der Begrenzer den Durchfluss und wartet, bis die Temperatur sinkt. Es erfordert keinen Anschluss an eine Hilfsstromquelle.

Eigenschaften

• Anschlussgröße DN 15
• Druck PN 10
• max. Temperatur 90 °C
• Durchfluss 2 m3/h

Beispiel für die Verwendung

Konstruktion
