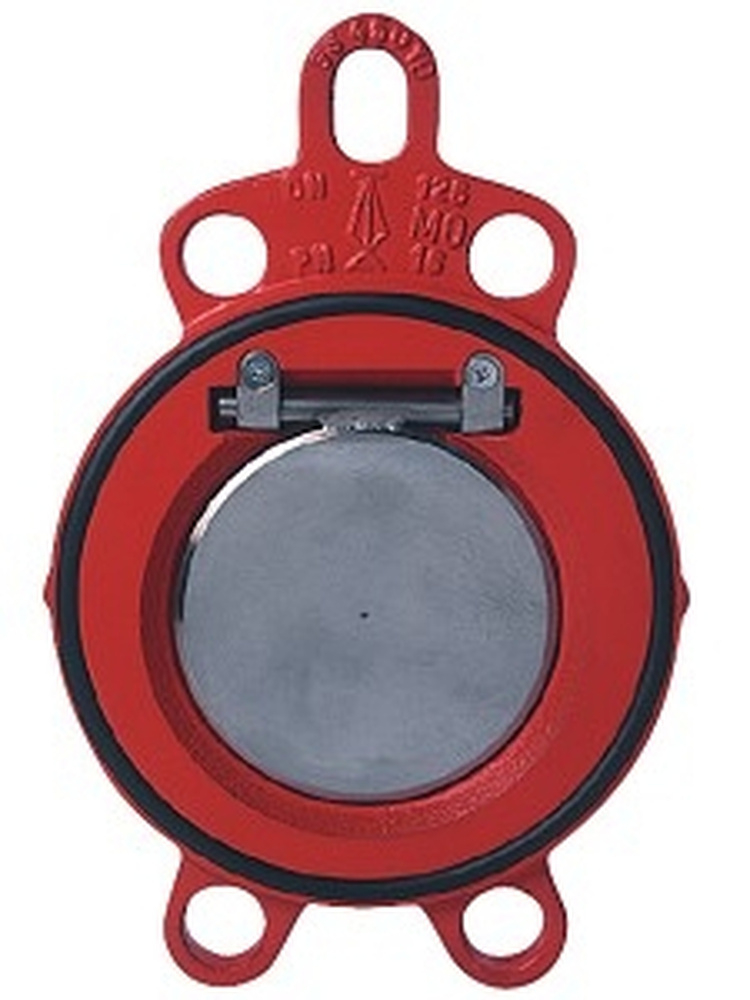

Die Rückschlagklappe ABO VALVE 824F125 DN 125 ist eine Zwischenflanschklappe für Wasser, Heizungsanlagen und Öle. EPDM-Dichtung, PN 10/16, Temperatur −25 bis +125 °C, kurze Baulänge. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | DN 125 |
| Anschlusstyp | Zwischenflansch |
| Armaturentyp | Vertikal |
| Druck | PN 16 |
| Temperatur | -10...130 °C |
| Gewicht | 3.65 kg |
Die Rückschlagklappe ABO VALVE 824F125 DN 125 ist eine Zwischenflansch-Rückschlagklappe aus der Serie 800. Sie wird direkt zwischen die Rohrleitungsflansche eingebaut, und die Edelstahlscheibe schließt sich automatisch, sobald der Medienstrom stoppt oder sich umkehrt, wodurch ein Rückfluss verhindert wird.
Die Klappe ist für Wasser, Heizungsanlagen und Öle bei einem Betriebsdruck von PN 10 oder PN 16 ausgelegt. Die EPDM-Dichtung (Kennzeichnung 824) ermöglicht den Einsatz im Temperaturbereich von −25 °C bis +125 °C, sodass die Klappe sowohl in üblichen Wasserleitungen als auch in Heizungsanlagen mit höherer Medientemperatur eingesetzt werden kann. Die Zwischenflanschmontage mit kurzer Baulänge ist auch an Stellen mit begrenztem Platz zwischen den Rohrleitungsflanschen vorteilhaft.
Das Gehäuse der Klappe besteht aus Sphäroguss GGG40 (0.7040), die Scheibe und die Halterung aus Edelstahl 1.4308 (CF8), die Schraube aus Edelstahl 1.4301 (AISI 304). Die EPDM-Dichtung ist temperaturbeständig bis 125 °C, die Flanschdichtung besteht aus Elastomer. Die einfache Konstruktion bedeutet direkte Montage zwischen die Flansche, kurze Baulänge und geringes Gewicht (3,5 kg bei DN 125).
Technische Parameter:
Die Klappe ist für Wasser, Heizungsanlagen und Öle ausgelegt. Der Betriebsdruck beträgt PN 10 oder PN 16.
Die Kennzeichnung 824 steht für eine EPDM-Dichtung mit einem Temperaturbereich von −25 °C bis +125 °C. Die Variante mit der Kennzeichnung 814 hat eine NBR-Dichtung mit einem Bereich von −10 °C bis +100 °C.
Die Dichtheitsprüfung entspricht den Normen EN 12266-1 und ISO 5208, jeweils Klasse A. Der Anschluss zwischen den Flanschen entspricht EN 1092-1, 2 und EN ISO 6708, die Kennzeichnung EN 19 und die Betriebsbedingungen EN 12334.
Auf Anfrage sind auch spezielle Dichtungsmaterialien verfügbar, beispielsweise Viton oder Silikon. Die Materialauswahl sollte immer entsprechend dem konkreten Medium und den Betriebsbedingungen mit dem Hersteller abgestimmt werden.
Die Klappe wird direkt zwischen die Rohrleitungsflansche montiert. Die Konstruktion ist einfach, und dank der kurzen Baulänge und des geringen Gewichts (3,5 kg bei DN 125) ist die Montage auch an räumlich beengten Stellen unkompliziert.
