Parameter und Kataloge

Anschlussgröße	R 1"
Anschlusstyp	Außengewinde
Druck	16 bar
Filtereinsatz	100 µm
Max. Wassertemperatur	30 °C
Medium	Trinkwasser
Nennweite	DN 25
Gewicht	2.30 kg

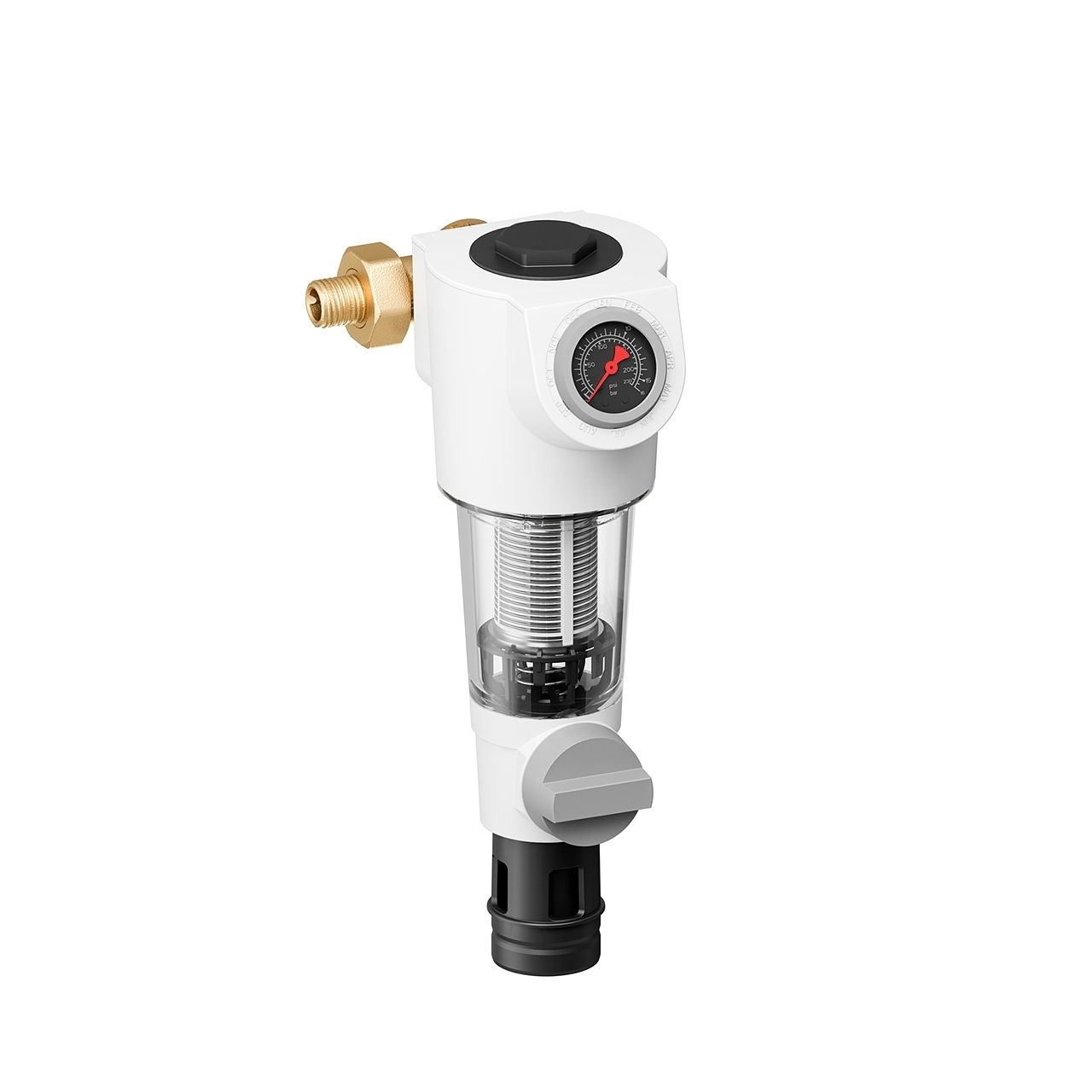

Der Schlammabscheidefilter Honeywell F74CS-LF DN25 (F74CS-1LFAA) ist ein bleifreier rückspülbarer Filter für Trinkwasserinstallationen. Er hält mechanische Verunreinigungen wie Rostpartikel, Hanffasern oder Sand zurück und schützt so Armaturen und Geräte vor Beschädigung und Korrosion.

Einsatzbereich des Produkts

Der Filter wird in die Trinkwasserleitung eingebaut, idealerweise möglichst nahe hinter dem Wasserzähler, an Stellen, an denen bereits ein Druckminderer installiert ist oder nicht erforderlich ist. Er kann in waagerechte wie auch senkrechte Rohrleitungen eingebaut werden, wobei der Filterbecher stets nach unten zeigen muss. Dank seiner Konstruktion liefert er auch während der Rückspülung kontinuierlich gefiltertes Wasser und eignet sich daher auch für Anwendungen, bei denen der Betrieb nicht unterbrochen werden darf.

Schlammabscheidefilter Honeywell F74CS-LF DN25 an einer Trinkwasserleitung

Funktionsprinzip der Rückspülung des Filters Honeywell F74CS-LF

So funktioniert die Rückspülung

Der Filtereinsatz verfügt über ein Hauptsieb (unten) und ein Hilfssieb (oben). Im normalen Filtrationsbetrieb strömt das Wasser nur durch das Hauptsieb von außen nach innen. Nach dem Öffnen des Ablass-Kugelhahns wird der Einsatz durch den Wasserdruck nach unten gezogen und das Wasser strömt in umgekehrter Richtung – über eine Rotationsdüse wird die gesamte Fläche des Hauptsiebs von innen nach außen gespült. Nach dem Schließen des Ventils kehrt der Filter automatisch in die Betriebsstellung zurück. Der Erinnerungsring am Gehäuse zeigt an, wann die nächste manuelle Rückspülung erforderlich ist.

Technische Parameter:

Nennweite: DN 25
Anschlussgewinde: R 1" (Außengewinde, drehbarer Anschluss)
Filtereinsatz: 100 µm
kvs-Wert: 9,0 m³/h
Betriebsdruck: 1,5–16 bar
- bis 12 bar für den Dauerbetrieb empfohlen, um die Genauigkeit des Manometers zu gewährleisten
Betriebstemperatur des Mediums: 5–30 °C (gemäß EN 1567)
Gewicht: 2,3 kg

Material des Filterbechers: mechanisch widerstandsfähiger transparenter Kunststoff
Material des Siebs: Edelstahl
Zertifizierungen: DVGW, Materialien gemäß ACS und KTW, TÜV LGA (geräuscharm, Gruppe 1)

Häufige Fragen

Wie wird der Filter korrekt installiert?

Der Filter kann in waagerechte wie auch senkrechte Rohrleitungen eingebaut werden, der Filterbecher muss jedoch stets nach unten zeigen. Vor und hinter dem Filter wird der Einbau von Absperrarmaturen empfohlen, und hinter dem Filter sollte ein gerader Rohrabschnitt mit einer Länge von mindestens dem Fünffachen seiner Nennweite vorgesehen werden.

Wie wird der Filter gewartet und woran erkenne ich, dass eine Rückspülung erforderlich ist?

Die manuelle Rückspülung erfolgt durch Öffnen des Ablass-Kugelhahns. Der Erinnerungsring am Gehäuse zeigt an, wann die nächste Rückspülung erforderlich ist. Der Filtereinsatz kann bei Bedarf einfach ausgetauscht werden.

Kann am Filter nachträglich eine automatische Rückspülung nachgerüstet werden?

Ja, am Filter kann nachträglich die automatische Rückspüleinheit Honeywell RR74S-A montiert werden, die die Rückspülung in eingestellten Intervallen auslöst.

Welche Zertifizierungen für Trinkwasser hat der Filter?

Der Filter ist DVGW-zertifiziert und alle verwendeten Materialien erfüllen die Anforderungen von ACS und KTW. Der Bleigehalt in allen Bauteilen liegt unter 0,1 %.
