Parameter und Kataloge

Anschlussgröße	R 1/2"
Anschlusstyp	Außengewinde
Druck	25 bar
Filtereinsatz	50 µm
Max. Wassertemperatur	70 °C
Medium	Trinkwasser
Nennweite	DN 15
Gewicht	2.90 kg

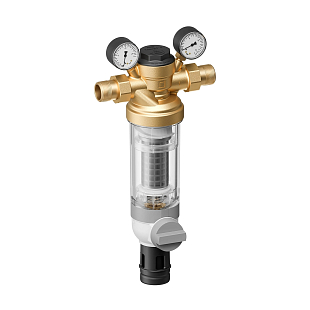

Der Schmutzfilter Honeywell F76S-1/2LFACM ist ein bleifreier Trinkwasserfilter mit Rückspülung, DN15, mit Außengewindeanschluss R 1/2". Das feine Edelstahlsieb mit 50 µm hält mechanische Verunreinigungen aus der Wasserleitung (z. B. Rostpartikel, Hanffasern, Sand) zurück und schützt so nachgeschaltete Armaturen, Wassererwärmer und Geräte vor Verschleiß und Korrosion.

Wo Sie den Filter einsetzen können

Der Filter wird in eine waagerechte Trinkwasserleitung eingebaut, mit der Filtertasse nach unten, idealerweise möglichst nahe hinter dem Wasserzähler. Vor und hinter dem Filter werden Absperrarmaturen für eine einfache Wartung montiert. Er eignet sich für Wohn- und Gewerbeinstallationen, in denen nachgeschaltete Leitungen und Geräte vor mechanischen Verunreinigungen geschützt werden sollen. Dank der bleifreien Messing-Filtertasse ist er für Medientemperaturen bis 70 °C und Drücke bis 25 bar ausgelegt und damit auch für wärmere Trinkwarmwasserleitungen geeignet.

Schmutzfilter Honeywell F76S-1/2LFACM installiert an einer Wasserleitung

Funktionsprinzip der Rückspülung des Honeywell F76S-LF Filters

Rückspülung ohne Unterbrechung der Wasserversorgung

Das patentierte Rückspülsystem reinigt das Sieb mit einer geringen Wassermenge, ohne die Wasserversorgung der Verbraucher zu unterbrechen. Nach dem Öffnen und erneuten Schließen des Ablass-Kugelhahns kehrt der Filter automatisch in die Betriebs-Filterstellung zurück. Ein Erinnerungsring am Filtergehäuse zeigt an, wann die nächste Spülung sinnvoll ist, und die Filtertasse ermöglicht eine visuelle Kontrolle des Verschmutzungsgrades des Siebs. Filtereinsatz und Filtertasse sind austauschbar, und der Filter kann nachträglich mit einer automatischen Rückspüleinheit ergänzt werden.

Technische Parameter:

Nennweite: DN 15
Anschluss: R 1/2" (Außengewinde)
Filtereinsatz: 50 µm, Edelstahlsieb
Material der Filtertasse: bleifreies Messing

Max. Betriebstemperatur des Mediums: 70 °C
Betriebsdruck: 1,5–25 bar
Kvs-Wert: 4,8 m³/h
Gewicht: 2,9 kg

Häufige Fragen

Wie wird der Filter installiert?

Der Filter wird ausschließlich in waagerechte Rohrleitungen eingebaut, sodass die Filtertasse nach unten zeigt. Vor und hinter dem Filter müssen Absperrarmaturen installiert werden, außerdem ist ein guter Zugang zum Ablesen des Manometers sowie zur Kontrolle und Wartung des Filters sicherzustellen. Empfohlen wird die Installation möglichst nahe hinter dem Wasserzähler.

Wie funktioniert die Rückspülung des Siebs?

Durch das Öffnen des Ablass-Kugelhahns wird der Filtereinsatz durch den Wasserdruck nach unten gezogen, und das Wasser spült das Sieb von innen nach außen, während die Wasserversorgung der Verbraucher weiterläuft. Nach dem Schließen des Ventils kehrt der Filter automatisch in die Betriebs-Filterstellung zurück.

Woran erkenne ich, dass der Filter gespült werden muss?

Der Filter verfügt über einen Erinnerungsring, der auf die Notwendigkeit einer manuellen Spülung hinweist. Die Verschmutzung des Siebs kann dank der bleifreien Filtertasse außerdem auch visuell kontrolliert werden.

Kann der Filter mit einer automatischen Rückspülung ausgestattet werden?

Ja, der Filter kann nachträglich mit der automatischen Rückspüleinheit RR11S ergänzt werden, die die Spülung in eingestellten Intervallen ohne manuellen Eingriff auslöst.

Können der Einsatz oder die Filtertasse ausgetauscht werden?

Ja, sowohl der Filtereinsatz als auch die Filtertasse sind als Ersatzteile austauschbar, was eine eventuelle Reparatur oder eine Anpassung der Siebfeinheit ohne Austausch des gesamten Filters ermöglicht.
