Parameter und Kataloge

Anschlussgröße	R 1 1/4"
Anschlusstyp	Außengewinde
Druck	25 bar
Filtereinsatz	50 µm
Max. Wassertemperatur	70 °C
Medium	Trinkwasser
Nennweite	DN 32
Gewicht	3.30 kg

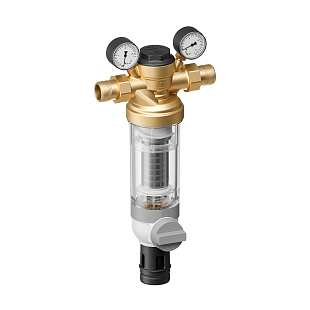

Der Schmutzfänger Honeywell F76S-11/4LFACM DN32 ist ein rückspülbarer Trinkwasserfilter mit bleifreier Messingfiltertasse und Anschluss 1 1/4" (DN32). Das feine Edelstahlsieb mit 50 µm hält mechanische Verunreinigungen (Rostpartikel, Hanffasern, Sand) zurück und reduziert so das Korrosionsrisiko in der Rohrleitung hinter dem Filter.

Wo das Produkt eingesetzt wird

Der Filter wird in waagerechte Rohrleitungen eingebaut (mit der Filtertasse nach unten), möglichst direkt hinter dem Wasserzähler, entsprechend der Empfehlung nach EN 806-2 und ČSN EN 1717. Die Ausführung mit bleifreier Messingfiltertasse ist für Drücke bis 25 bar und Medientemperaturen bis 70 °C geeignet und damit auch für Anwendungen mit wärmerem Wasser, bei denen eine transparente Kunststofffiltertasse (bis 40 °C) nicht mehr ausreicht. Er eignet sich für Trinkwasserinstallationen im privaten wie auch im gewerblichen Bereich.

Schmutzfänger Honeywell F76S-11/4LFACM DN32 installiert an einer Rohrleitung

Prinzip der Rückspülung des Filters F76S-LF

Rückspülung ohne Unterbrechung der Wasserversorgung

Durch Öffnen des Ablass-Kugelhahns wird der Filtereinsatz durch den Wasserdruck nach unten gezogen und die Verunreinigungen mit einer kleinen Wassermenge von innen nach außen ausgespült – die Versorgung mit gefiltertem Wasser läuft dabei weiter. Die Nennweite DN32 nutzt zusätzlich die Double-Spin-Technologie, bei der ein Rotor mit externem Antrieb die gleichzeitige Reinigung des oberen und unteren Siebbereichs sowie die visuelle Kontrolle des Spülvorgangs ermöglicht.

Technische Parameter (DN32, Ausführung LFACM):

Anschluss: R 1 1/4" (Außengewinde), DN 32
Feinheit des Siebs: 50 µm
Material der Filtertasse: bleifreies Messing
Max. Betriebstemperatur: 70 °C
Betriebsdruck: bis 25 bar
Kvs-Wert: 10,1 m³/h
Durchfluss bei Δp 0,5 bar: 7 m³/h
Gewicht: 3,3 kg

Material von Gehäuse und Verschraubungen: bleifreies Messing
Ablassventil: Gehäuse aus bleifreiem Messing, Kugel aus Edelstahl
Dichtungen: EPDM

Häufige Fragen

Wie wird der Filter installiert?

Der Filter wird ausschließlich in waagerechte Rohrleitungen eingebaut, sodass die Filtertasse nach unten zeigt. Es wird empfohlen, vor und hinter dem Filter Absperrarmaturen zu installieren und den Filter möglichst direkt hinter dem Wasserzähler zu platzieren.

Wie erfolgt die Reinigung des Filters?

Es genügt, den Ablass-Kugelhahn im unteren Bereich des Filters zu öffnen – die Spülung erfolgt automatisch durch den Wasserdruck, und nach dem Schließen des Ventils kehrt der Filter selbstständig in die Betriebsstellung zurück. Die Wasserversorgung wird nicht unterbrochen.

Kann der Filter mit einer automatischen Rückspülung nachgerüstet werden?

Ja, an der Messingfiltertasse kann nachträglich die automatische Rückspüleinheit RR11S-A montiert werden, die die Spülung in eingestellten Intervallen ohne manuelle Bedienung auslöst.

Welche Feinheit hat der Filtereinsatz und kann er gegen einen anderen ausgetauscht werden?

Diese Ausführung ist mit einem Filtereinsatz mit einer Siebfeinheit von 50 µm ausgestattet. Für die Größe 1 1/4" sind beim Hersteller auch Ersatzeinsätze mit 20, 100, 200, 300 oder 500 µm erhältlich, um die Filtration an konkrete Anforderungen anzupassen.
