Parameter und Kataloge

Anschlussgröße	R 1 1/2"
Anschlusstyp	Außengewinde
Druck	16 bar
Filtereinsatz	50 µm
Max. Wassertemperatur	40 °C
Medium	Trinkwasser
Nennweite	DN 40
Gewicht	4.00 kg

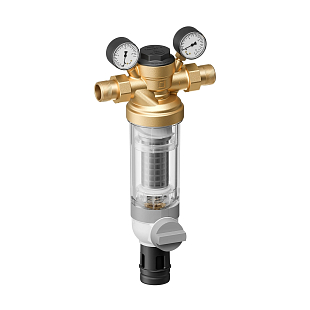

Der Schmutzfänger Honeywell F76S-LF DN40 (F76S-11/2LFAC) ist ein bleifreier Trinkwasserfilter mit Rückspülung, mit Anschluss DN40 (1 1/2") und einem Filtereinsatz von 50 µm. Er hält mechanische Verunreinigungen (Rost, Sand, Splitter) aus der Wasserleitung zurück und schützt so die Installation sowie nachgeschaltete Geräte vor Beschädigungen.

Wo das Produkt eingesetzt wird

Der Filter wird in eine waagerechte Trinkwasserleitung eingebaut, typischerweise möglichst direkt hinter dem Wasserzähler, wie es die Norm EN 806-2 empfiehlt. Er eignet sich für Haushalte ebenso wie für gewerbliche Objekte, in denen nachgeschaltete Armaturen, Pumpen oder Geräte vor mechanischen Verunreinigungen im zugeführten Wasser geschützt werden müssen. Die bleifreie Ausführung erfüllt die Anforderungen an Materialien, die mit Trinkwasser in Berührung kommen.

Schmutzfänger Honeywell F76S-LF DN40 installiert an einer Rohrleitung

Rückspülung des Honeywell F76S-LF Filters ohne Demontage

Reinigung durch Rückspülung ohne Demontage

Durch Öffnen des Ablass-Kugelhahns wird der Filtereinsatz durch den Wasserdruck von innen nach außen gespült, ohne dass der Filter zerlegt werden muss. Eine Rotationsdüse in der Mitte des Einsatzes sorgt mit einer geringen Wassermenge für eine schnelle und wirksame Reinigung des Siebs, wobei das gefilterte Wasser auch während der Rückspülung weiter zu den Verbrauchsstellen strömt. Der transparente Filterbecher ermöglicht eine Sichtkontrolle des Verschmutzungsgrades des Siebs.

Technische Parameter (DN40 / R 1 1/2"):

Nennweite: DN 40
Anschlussgewinde: R 1 1/2" (außen) / G 2" (innen)
Filtereinsatz: 50 µm, feines Edelstahlsieb
Medium: Trinkwasser
Betriebsdruck: 1,5–16 bar
Betriebstemperatur des Mediums: max. 40 °C
Kvs-Wert: 19 m³/h
Durchfluss bei Δp 0,5 bar: 13,5 m³/h

Gewicht: 4,0 kg
Abmessungen (L × I × H × h × D): 246 × 150 × 520 × 417 × 120 mm
Material von Gehäuse und Verschraubungen: bleifreies Messing
Material des Filterbechers: mechanisch widerstandsfähiger transparenter Kunststoff
Dichtungen: EPDM
Double-Spin-Technologie: bei DN40 nicht verfügbar
Montage: nur in waagerechte Rohrleitungen, Filterbecher nach unten

Häufige Fragen

Wie wird der Filter installiert?

Der Filter darf ausschließlich in waagerechte Rohrleitungen mit dem Filterbecher nach unten eingebaut werden – andernfalls ist seine Wirksamkeit nicht gewährleistet. Vor und hinter dem Filter wird der Einbau von Absperrarmaturen empfohlen, um Wartung und Austausch des Filtereinsatzes zu erleichtern.

Wie wird der Filter gereinigt und wie oft?

Die Reinigung erfolgt durch Öffnen des Ablass-Kugelhahns, wodurch die Rückspülung des Siebs ausgelöst wird – der Filter kehrt anschließend selbsttätig in die Betriebsstellung zurück. Ein Erinnerungsring am Filter zeigt an, wann eine Rückspülung sinnvoll ist. Der Filter kann außerdem mit einer automatischen Rückspüleinheit nachgerüstet werden.

Wie hoch sind die maximale Betriebstemperatur und der maximale Betriebsdruck?

Diese Version mit transparentem Filterbecher ist für Medien bis 40 °C und einen Betriebsdruck bis 16 bar ausgelegt. Für höhere Medientemperaturen (bis 70 °C) und höheren Druck (bis 25 bar) ist eine Variante mit bleifreiem Messing-Filterbecher erhältlich.

Kann bei dem Filter der Einsatz oder der Filterbecher ausgetauscht werden?

Ja, sowohl der Filtereinsatz als auch der Filterbecher sind austauschbar. Zur Demontage des Filterbechers dient der Doppelschlüssel ZR10K-11/2, der separat zum Filter erworben werden kann.
