Parameter und Kataloge

Anschlussgröße	R 2"
Anschlusstyp	Außengewinde
Druck	16 bar
Filtereinsatz	50 µm
Max. Wassertemperatur	40 °C
Medium	Trinkwasser
Nennweite	DN 50
Gewicht	4.80 kg

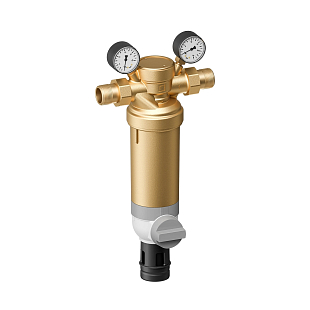

Rückspülbarer Schmutzfilter Honeywell Braukmann F76S-LF DN50 (F76S-2LFAC) ist ein Trinkwasserfilter mit Rückspülfunktion in bleifreier Ausführung. Er hält mechanische Verunreinigungen wie Rost, Sand oder Hanffaserreste zurück und schützt so Rohrleitungen und nachgeschaltete Anlagen vor Beschädigung und Korrosion.

Wo das Produkt eingesetzt wird

Der Filter wird in Trinkwasserinstallationen in Wohnhäusern und gewerblichen Objekten eingebaut, in der Regel möglichst nahe hinter dem Wasserzähler. Dank der Nennweite DN50 und des Anschlusses R 2″ ist er für Installationen mit höherem Durchfluss ausgelegt – Mehrfamilienhäuser, Betriebsstätten oder Technikräume. Er dient als Vorfilter zum Schutz nachgeschalteter Armaturen, Wassererwärmer oder Geräte, die empfindlich auf mechanische Verunreinigungen reagieren.

Rückspülbarer Schmutzfilter Honeywell Braukmann F76S-LF DN50 an einer Wasserleitung

Funktionsprinzip der Rückspülung des Filters F76S-LF

So funktioniert die Rückspülung

Der Filtereinsatz verfügt über ein Haupt- und ein Hilfssieb. Im Normalbetrieb strömt das Wasser nur durch das Hauptsieb. Durch Öffnen des Entleerungs-Kugelhahns wird die Rückspülung ausgelöst – das Wasser fließt in entgegengesetzter Richtung, und eine Rotationsdüse spült die gesamte Siebfläche mit einer geringen Wassermenge, ohne dass der Filter zerlegt werden muss. Nach dem Schließen des Ventils kehrt der Filter automatisch in die Betriebsstellung zurück. Ein Erinnerungsring am Filterbecher zeigt an, wann eine Rückspülung sinnvoll ist.

Technische Parameter:

Medium: Trinkwasser
Nennweite: DN 50
Anschluss: Außengewinde R 2″
Filtereinsatz: 50 µm, feines Edelstahlsieb
Betriebsdruck: 1,5–16 bar
Betriebstemperatur des Mediums: bis 40 °C
kvs-Wert: 20 m³/h
Durchfluss bei ∆p = 0,5 bar: 14 m³/h
Gewicht: 4,8 kg

Material von Gehäuse und Verschraubungen: bleifreies Messing
Material des Filterbechers: mechanisch widerstandsfähiger transparenter Kunststoff
Material des Entleerungsventils: Gehäuse aus bleifreiem Messing, Kugel aus Edelstahl
Dichtungen: EPDM
Montage: nur in waagerechte Rohrleitungen, Filterbecher nach unten

Häufige Fragen

Wie wird der Filter installiert?

Der Filter wird ausschließlich in waagerechte Rohrleitungen eingebaut, sodass der Filterbecher nach unten zeigt – andernfalls kann seine Wirksamkeit nicht gewährleistet werden. Wir empfehlen, vor und hinter dem Filter Absperrarmaturen zu montieren und ihn möglichst nahe hinter dem Wasserzähler zu installieren.

Wie wird der Filter gereinigt und gewartet?

Es genügt, den Entleerungs-Kugelhahn zu öffnen und eine Rückspülung durchzuführen – der Filter wird gereinigt, ohne dass der Filterbecher demontiert werden muss. Es handelt sich um ein Gerät, das regelmäßige Wartung erfordert, daher empfehlen wir, für einen guten Zugang zur Sichtkontrolle der Siebverschmutzung und zum Ablesen des Drucks am Manometer zu sorgen.

Ist der Filter für Trinkwasserinstallationen geeignet?

Ja, der Filter ist direkt für Trinkwasser bestimmt. Er ist in bleifreier Ausführung gefertigt (Bleigehalt in allen Teilen unter 0,1 %) und alle verwendeten Materialien erfüllen die KTW-Anforderungen.

Kann der Filter mit einer automatischen Rückspülung nachgerüstet werden?

Ja, der Filter kann nachträglich mit der automatischen Rückspüleinheit Honeywell RR11S-A ausgestattet werden, die die Rückspülung des Filters in eingestellten Intervallen auslöst.
