Stellantrieb ESBE 90P (93P), proportional, 24 V, für rotierende ESBE-Mischventile F, T, HG, VRG und weitere DN15–150. Steuersignal 0–10 V, Drehmoment 15 Nm. Mehr Informationen
Dieses Produkt ist nicht mehr im Angebot, da es durch ein neues Modell ersetzt wurde.
Neues Modell anzeigen| Drehmoment | 15 Nm |
| Steuerung | proportional |
| Stromversorgung | 24 V |
| Umrüstzeit | 60-390 s |
| Gewicht | 1.10 kg |

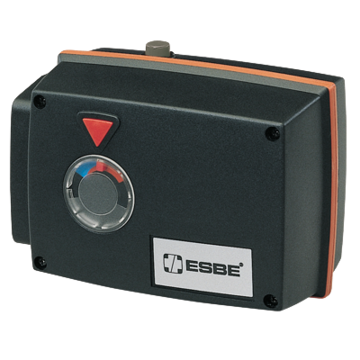

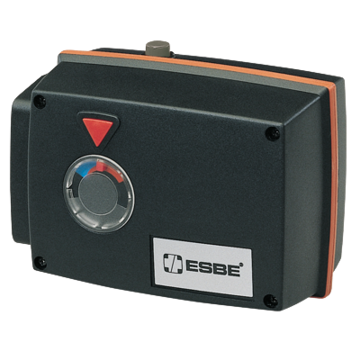

ESBE 90 proportional (93P) ist ein Drehantrieb zur Motorisierung von drehbaren Mischventilen. Er betätigt ESBE-Ventile der Baureihen F, T, HG und weitere im Bereich DN15–150 über ein Spannungs- oder Stromsteuersignal.
Der Stellantrieb 93P wird auf drehbaren Mischventilen in Heizungs- und Kühlsystemen montiert, in denen die Temperatur des Heizwassers geregelt oder der Durchfluss zwischen Kreisen umgeschaltet werden muss. Er eignet sich für den Einsatz in Übergabestationen, Heizräumen sowie größeren Hausinstallationen mit ESBE-Ventilen der Baureihen F, T, HG, VRG, VRH, VRB oder VBF100. Dank des proportionalen Steuersignals ist er für die Anbindung an Regler und übergeordnete MSR-Systeme geeignet.

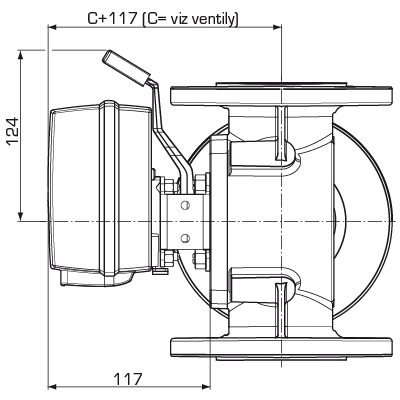

Der Stellwinkel kann auf 90°, 180° oder 355° eingestellt werden, die Laufzeit im Bereich von 60–390 s. Die Einstellung erfolgt über Nockenscheiben nach Abnahme der Frontabdeckung, ohne dass eine weitere Kalibrierung erforderlich ist.

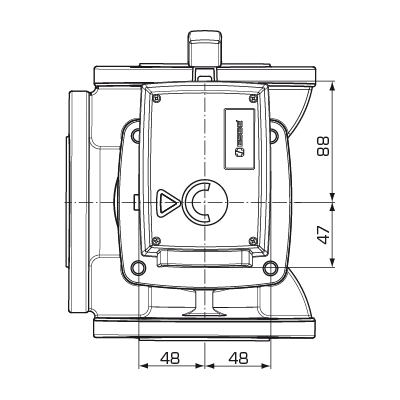

Der Stellantrieb ist mit einer Entkopplung für die Handbetätigung und einer Ventilpositionsanzeige an der Vorderseite ausgestattet, sodass Sie den aktuellen Zustand auf einen Blick auch ohne elektrische Versorgung erkennen können.
Werkseinstellung:
Das Montageset für Ventile der Baureihen MG, G, F, BIV, T, TM, H und HG ist im Lieferumfang enthalten. Für Ventile der Baureihen VRG, VRH, VRB und VBF100 muss ein Montageset (z. B. ESBE VRG801) separat bestellt werden. Für Ventile anderer Hersteller (Honeywell Centra, Siemens, Viessmann, TA, Schneider Electric) sind Adaptersets separat erhältlich.
Der Stellantrieb verarbeitet ein Spannungssignal von 0–10 V oder 2–10 V sowie ein Stromsignal von 0–20 mA oder 4–20 mA. Die Wahl des Signals sowie des Arbeitsbereichs (90/180/355°) wird am Stellantrieb eingestellt.
Ja. Der Stellantrieb verfügt an der Vorderseite über eine Entkopplung, mit der der Antrieb vom Ventil getrennt und die Position manuell per Hebel eingestellt werden kann.
Der Stellantrieb hat die Schutzart IP54 und ist für eine Umgebungstemperatur von –15 °C bis +55 °C geeignet. Schutzklasse II, Leistungsaufnahme 5 VA, Gewicht 0,8 kg.
Ja, als Zubehör ist ein separater Hilfsschalter (Best.-Nr. 98100690) zur Signalisierung der Endlage erhältlich.
