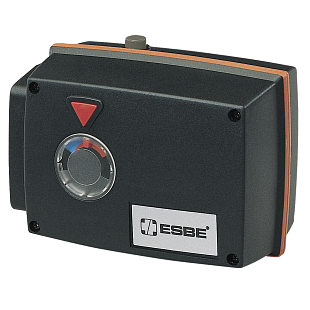

Stellantrieb ESBE 93P Prop für rotierende Mischventile der Serien VRG, VRH, VRB, VBF, F, T, HG. Bidirektionaler Antrieb mit einstellbarem Arbeitswinkel und Endschaltern. Versorgung 24 V AC/DC, Drehmoment 15 Nm, Schutzart IP54. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Drehmoment | 15 Nm |
| Hilfskontakt | Nein |
| Klappengröße | DN 100 |
| Notfallfunktion | Nein |
| Steuerung | 4...20 mA, 0...10 V |
| Stromversorgung | 24 V Wechselstrom |
| Umrüstzeit | 60-390 s |
| Gewicht | 1.06 kg |

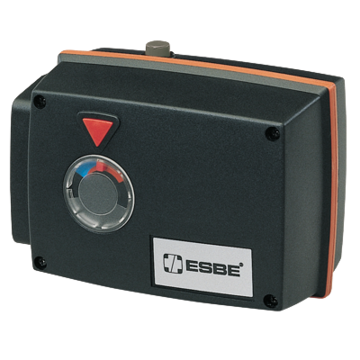

Der Stellantrieb ESBE 93P Prop ist ein proportionaler Stellantrieb der Serie 90 zur Motorisierung von drehbaren Mischventilen DN 15–150 mm. Er steuert ESBE-Ventile der Serien VRG, VRH, VRB, VBF, F, T und HG und ist mit einstellbaren Nockenscheiben zur Einstellung des Arbeitswinkels ausgestattet.
Der Stellantrieb wird zur Automatisierung von Mischventilen in Heizungsanlagen eingesetzt – überall dort, wo die Temperatur des Heiz- oder Kühlwassers entsprechend dem Regelsignal des Reglers stufenlos geregelt werden muss. Er findet Anwendung in Übergabestationen, Heizräumen sowie bei der Regelung größerer Heizkreise, in denen die Ventile der Serien VRG, VRH, VRB oder VBF bei manueller Betätigung nicht ausreichend präzise geregelt werden können.
Der Antrieb ist in beide Richtungen laufend und mit Endschaltern ausgestattet, die über Nockenscheiben betätigt werden, wodurch sich der Arbeitsbereich auf 90°, 180° oder 355° einstellen lässt. Für die Handbetätigung verfügt er über eine Auskupplung und auf der Vorderseite über eine Ventilstellungsanzeige. Alle Einstellungen werden nach Abnahme der Frontabdeckung vorgenommen.
Werkseinstellung:

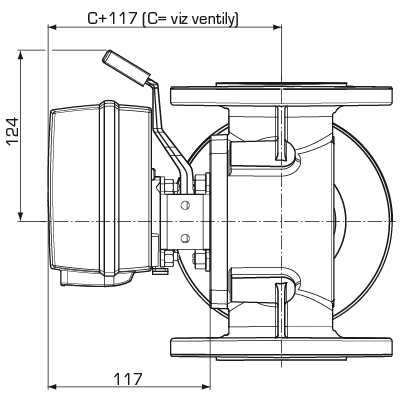

Der Antrieb ist für ESBE-Ventile der Serien VRG100, VRG200, VRG300, VRH100, VRB100 und VBF100 (DN20–65) sowie für die Serien F, T und HG vorgesehen. Für die Serien VRG, VRH und VBF muss ein Montagesatz separat bestellt werden (bei den Ventilen MG, G, F, BIV, H, HG ist der Montagesatz dem Stellantrieb beigefügt).
Ja, mithilfe separat zu bestellender Adapter kann der Antrieb auch an Ventile von BRV, Meibes, Oventrop, Watts, Honeywell Centra (ZR, DR, DRG, DRU, DRK/ZRK), Sauter, Schneider Electric/TAC-TRV, Siemens (VBG31, VBI31, VBF21, VCI31), TA und Viessmann angeschlossen werden.
Der Antrieb unterstützt die Regelsignale 0–10 V, 2–10 V, 0–20 mA oder 4–20 mA. Werkseitig ist er auf 0–10 V, einen Arbeitsbereich von 90° und eine Laufzeit von 120 s eingestellt. Die Einstellungen können nach Abnahme der Frontabdeckung des Antriebs geändert werden.
Ja, der Antrieb ist mit einer Auskupplung für die Handbetätigung und einer Ventilstellungsanzeige auf der Vorderseite ausgestattet. Dadurch kann das Ventil auch ohne elektrische Ansteuerung verstellt werden, beispielsweise bei Wartungsarbeiten oder bei einem Ausfall der Regelung.
