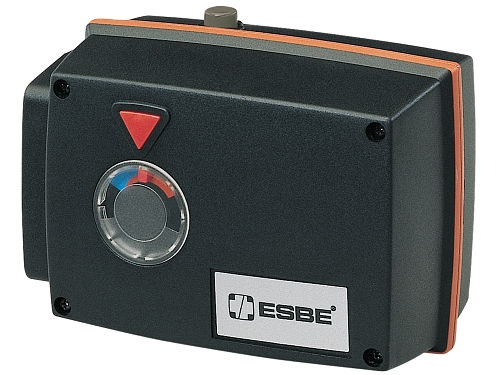

Der Servoantrieb der Serie ESBE 90 ist zur Motorisierung von Drehmischventilen in Heiz- und Kühlsystemen vorgesehen. Die Konstruktion ermöglicht eine einfache Montage, manuelle Bedienung mittels Hebel und die Einstellung des Betriebswinkels im Bereich von 30–180°. Der Servoantrieb ist mit einem Frontindikator für die aktuelle Position ausgestattet und hat eine robuste Schutzart IP54 für den Einsatz in technischen Installationen.

Das Modell ESBE 95-2M bietet eine 3-Punkt-Steuerung (SPDT), eine Versorgungsspannung von 230 V AC und eine Laufzeit von 120 s für eine Drehung um 90°. Dank des integrierten Mikroschalters kann der Servoantrieb für die erweiterte Steuerung von Kesseln oder Pumpen genutzt werden. Im Lieferumfang ist ein Montagesatz für ESBE-Armaturen (MG, G, F) enthalten. Für Mischer VRG ist ein Adapter mit der Bestellnummer 16 05 33 00 erforderlich.

Hauptmerkmale:

• 3-Punkt-Steuerung mit integriertem Mikroschalter
• Versorgungsspannung 230 V AC
• Laufzeit 120 s / 90°
• Manueller Bedienhebel und Frontpositionsanzeige
• Einstellbarer Winkel 30–180°
• Einfache Montage mit ESBE-Adapter

Ventil der Serie 3F:

Technische Daten:
