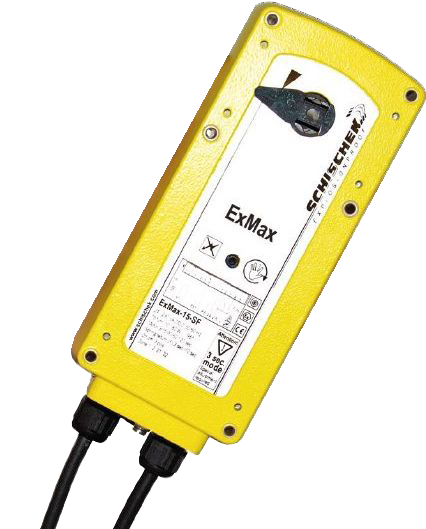

Servoantrieb Ex mit Notfunktion Schischek EXMAX 15-SF

Servoantrieb Ex mit Notfunktion Schischek EXMAX 15-SF

Schischek
  • Produktcode: 4023.2
  • Hersteller-Code: 090.1036
  • Garantie: 1 Jahr

Stellantrieb für lufttechnische Klappen mit Drehwinkel 90°, Versorgung 24...230 VAC, IP 66, Ansteuerung On-off / 3-Punkt. Mehr Informationen

  • Verfügbarkeit

    Auf Bestellung

  • Out of stock
Preis ohne MwSt. € 1 869,69
Preis inkl. MwSt. 19 % € 2 224,93
− +

Parameter und Kataloge

Atex Zone 22, Zone 21, Zone 2, Zone 1
Drehmoment 15 Nm
Notfallfunktion Ja
Schutzart IP IP 66
Steuerung Ein-Aus, 3-Punkt
Stromversorgung 24...230 V Wechselstrom
Umrüstzeit 60 s, 30 s, 3 s, 15 s, 120 s
Gewicht 4.20 kg

Elektrischer Stellantrieb für Sicherheits- und Absperrklappen, Kugelhähne, Drosselklappen, VAV-Systeme und weitere Anwendungen, die eine motorische Betätigung erfordern. Er findet Einsatz in der chemischen und pharmazeutischen Industrie sowie auf Ölplattformen oder in Raffinerien in EEx-Umgebungen (ATEX-Zonen 1, 2, 21, 22).

Der Stellantrieb ist so konstruiert, dass er auch den anspruchsvollsten Bedingungen standhält. Die kompakten Abmessungen und das geringe Gewicht ermöglichen eine einfache Installation, die Schutzart IP66 schützt den Antrieb vor äußeren Einflüssen. Die Einstellung und Programmierung des Stellantriebs kann direkt am Montageort erfolgen und ist sehr einfach, da weder zusätzliches Equipment noch Hilfsmittel erforderlich sind.

Besonders praktisch ist die selbstadaptive Anpassung des Motors, sodass dieser mit jeder Spannung im Bereich von 24...230 VAC versorgt werden kann. Die Stellantriebe sind gegen Überlast geschützt und verfügen über eine Notstellfunktion mit Rückstellfeder, die das Ventil schließt, sobald die Spannungsversorgung unterbrochen wird. Der Typ SF ist zusätzlich mit zwei Hilfsschaltern ausgestattet, die bei Drehwinkeln von 5° und 85° schalten.

Bei Verwendung des Produkts im Außenbereich ist eine Schutzhaube gegen äußere Einflüsse zu verwenden.

Eigenschaften

  • ATEX-Zonen 1, 2, 21, 22
  • Gase, Stäube, Nebel, Dämpfe
  • On-off- / 3-Punkt-Ansteuerung
  • Drehmoment 15 Nm
  • IP 66
  • Betriebstemperatur -40...+40 °C
  • Kabelanschlüsse M16 - 1,5

Vorteile des Stellantriebs

  • Notstellfunktion mit Rückstellfeder
  • 5 verschiedene Laufzeiten
  • 2 verschiedene Rückstellzeiten der Feder
  • 100 % überlastsicher, selbsthemmend
  • 95° Drehwinkel inkl. 5° Vorspannung
  • 2 Hilfsschalter (schalten bei 5° und 85°)
