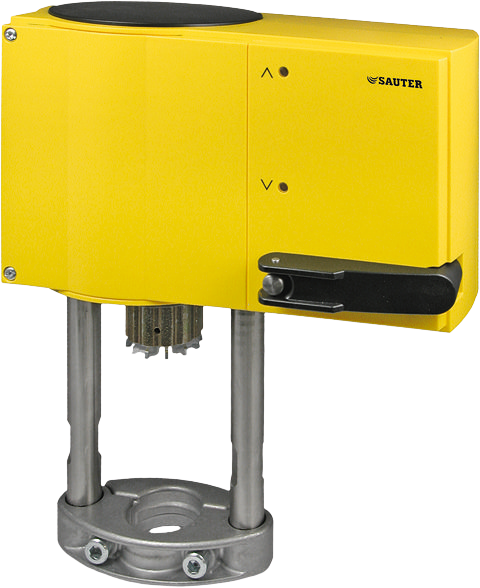

Antrieb für Regelventile Sauter AVM 234S F132, Hubkraft 2500 N, Hubbereich 0...40 mm. Der Servoantrieb wird mit 24 VAC betrieben. Geeignet für die Steuerung von 2-Wege- und 3-Wege-Ventilen der Baureihen VUD / BUD, VUE / BUE, VUG / BUG und VUP, sowie der Reihen V6. und B6..

Er erkennt automatisch das verwendete Steuersignal (kontinuierlich/schaltend) und zeigt es dank zweifarbiger LED-Anzeige an. Auch bei Stromausfall merkt sich der Antrieb dank der Messung der absoluten Entfernung seine Position. Der Antrieb kann über kodierte Schalter eine Reihe von Parametern einstellen.

Die Installation ist von aufrechter vertikaler bis horizontaler Position möglich und sehr einfach. Nach Anlegen des Steuersignals wird die Spindel automatisch angeschlossen. Dank vieler Adapter kann der Antrieb auch auf Ventilen anderer Hersteller montiert werden. Im Betrieb ist der Antrieb sehr leise.

Eigenschaften

• Versorgung 24 VAC
• max. Medientemperatur 100 °C
• Umgebungstemperatur -10...55 °C
• Umgebungsfeuchtigkeit 5...85 % r.F.
• Schutzart IP54
• Ansprechzeit 200 ms
• Hub 40 mm
• Stellkraft 2500 N
• Umstellzeit 2 / 4 / 6 s/mm
• Parallelschaltung von bis zu 5 Antrieben
• für Ventile und Regler mit Steuerung: 0...10 V / 4...20 mA / 2- und 3-Punkt

Geeignet für 2-Wege- und 3-Wege-Ventile der Baureihen:

• VUN/BUN
• VUD/BUD
• VUE/BUE
