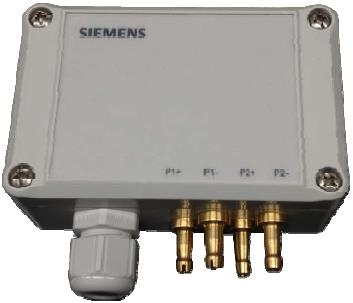

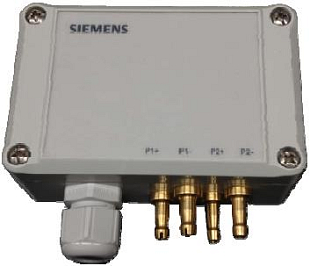

Der Differenzdrucksensor Siemens QBM68.1212 ist für die Messung von Differenzdruck, Überdruck und Unterdruck von Luft und nicht korrosiven Gasen bestimmt. Er verfügt über zwei unabhängige Messkanäle mit einem Bereich von 0 bis 1250 Pa sowie über eine Temperaturkompensation des Nullpunkts und der Empfindlichkeit. Als Ausgang stehen sowohl ein analoges Signal 0–10 V als auch die digitale Modbus-RTU-Schnittstelle zur Verfügung, wodurch sich der Sensor einfach in Gebäudeleitsysteme (BMS/HVAC) integrieren lässt. Ausführung ohne Display, Schutzart IP65.

Haupteigenschaften

• Zwei unabhängige Messkanäle, jeweils Messbereich 0–1250 Pa
• Ausgangssignal: Modbus RTU und 0–10 V
• Versorgungsspannung AC 24 V oder DC 13,5–35 V
• Temperaturkompensation – aktueller Einfluss der Umgebungstemperatur auf die Messgenauigkeit
• Leistungsaufnahme kleiner als 1 VA
• Einfache und schnelle Montage, wartungsfreier Betrieb
• Schutzart IP65 nach IEC 60529
• Ausführung ohne Display

Typische Anwendungen

• Messung von Differenzdrücken in Lüftungs- und Klimakanälen (HVAC/RLT)
• Erfassung des Überdrucks an der Einlassöffnung zur Berechnung des Luftvolumenstroms
• Überwachung und Regelung des Luftstroms
• Überwachung der Verschmutzung von Luftfiltern
• Drehzahlregelung von Ventilatoren und VAV-Systemen
