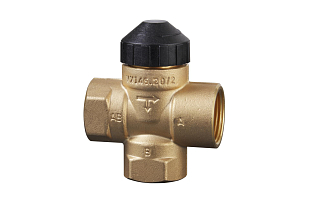

Das dreifach wirkende Regelventil Siemens VXI46.20/2 ist für die 2-Punkt-Regelung (ON/OFF) in Lüftungs-, Klima- und Heizungsanlagen bestimmt. Es wird insbesondere zur Regelung von Endgeräten auf der Wasserseite in geschlossenen Kreisläufen eingesetzt, beispielsweise bei Fan-Coil-Geräten, Induktionsgeräten, kleinen Heizregistern und Kühlern.

Das Ventil ist als 3-Wege-Verteilventil mit Messinggehäuse, Innengewinde Rp und Anschluss für einen Stellantrieb M30 x 1.5 ausgeführt. Es ist für Warm- und Kühlwasser sowie für Wasser mit Frostschutzzusätzen geeignet. Für eine korrekte und zuverlässige Funktion ist die Durchflussrichtung AB → A und AB → B einzuhalten; außerdem wird empfohlen, vor dem Ventil einen Filter zu installieren.

Haupteigenschaften

• 3-Wege-Zonenventil für ON/OFF-Regelung
• Geeignet für geschlossene Heiz- und Kühlkreisläufe
• Für Fan-Coils, Induktionsgeräte, kleine Heizregister und Kühler
• Messinggehäuse des Ventils und Innengewinde Rp
• DN 20, kvs 3,5 m³/h in Durchgangsrichtung AB → A
• kvs 2,5 m³/h im Bypass AB → B
• Für Medien mit einer Temperatur von 1...110 °C
• Kompatibel mit Siemens-Stellantrieben SUA, SSA31.04, SFA und STA
