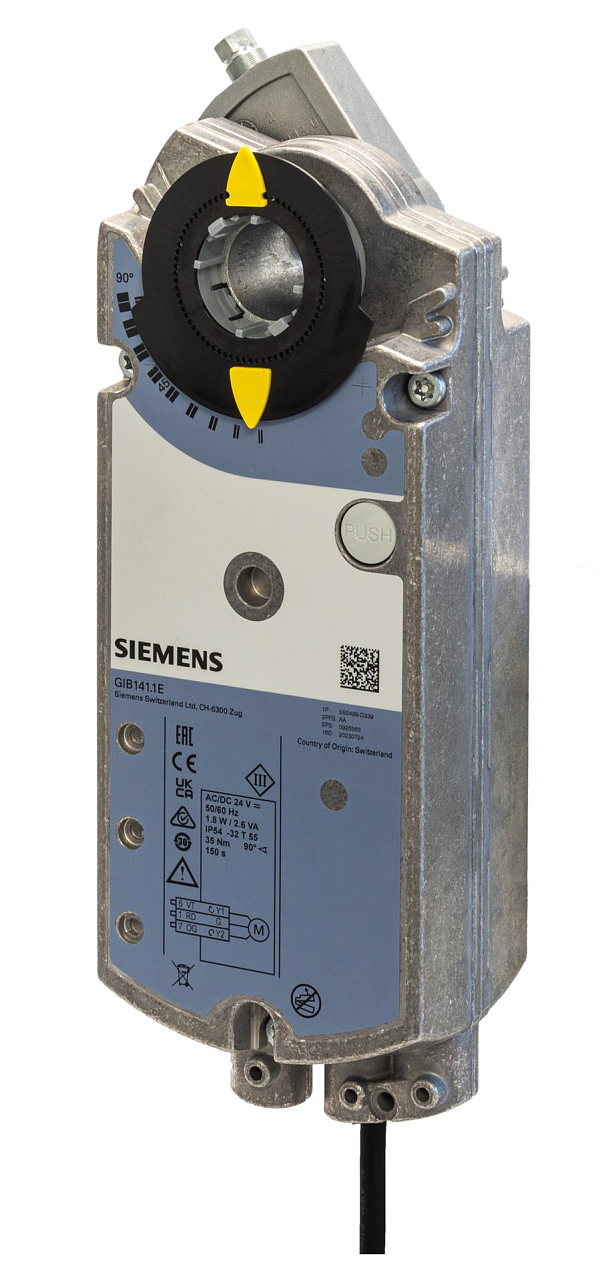

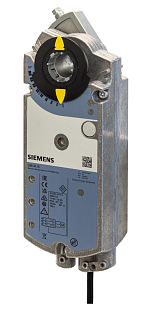

Drehstellantrieb zur Betätigung von Luftklappen ohne Sicherheitsfunktion (ohne Rückstellfeder). Geeignet für 2-Punkt- oder 3-Punkt-Regelung in Lüftungs-, Klima- und Heizungsanlagen (HVAC). Der Antrieb verfügt über ein Drehmoment von 35 Nm und eignet sich für Klappen mit einer Fläche bis 6 m². Der Arbeitsdrehbereich ist mechanisch im Bereich von 0–90° einstellbar. Die Drehrichtung (links / rechts) wird über die elektrische Verdrahtung gewählt.

Das robuste Aluminium-Druckgussgehäuse gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen. Das selbsthemmende Getriebe mit Magnetkupplung schützt Antrieb und Klappe vor Überlastung. Eine Taste zur Entriegelung des Getriebes ermöglicht eine manuelle Verstellung ohne Spannungsversorgung. Der Antrieb wird mit einem vorverdrahteten Anschlusskabel mit einer Länge von 0,9 m geliefert.

Eigenschaften und Ausstattung

• Selbsthemmendes Getriebe – die Klappe bleibt auch ohne Spannungsversorgung in Position
• Selbstzentrierender Wellenadapter – einfache Montage auf Rund- und Vierkantwellen mit nur einer Schraube
• Mechanisch einstellbarer Anschlag (0–90°) zur Begrenzung des Arbeitsbereichs
• Positionsanzeige am Wellenadapter
• 2 einstellbare Hilfsschalter mit unabhängiger Einstellung der Schaltpunkte (5°–90°, in 5°-Schritten)
• Taste zur manuellen Entriegelung des Getriebes ohne Spannungsversorgung
• Robustes Aluminiumgehäuse (Druckguss) für anspruchsvolle Bedingungen
• Vorverdrahtetes Anschlusskabel mit einer Länge von 0,9 m
• Möglichkeit zur Verdopplung des Drehmoments durch Anschluss eines zweiten GIB-Antriebs (Zubehör ASK73.1)

Typische Anwendung

Der Antrieb ist für Lüftungs- und Klimaanlagen vorgesehen, bei denen große Luftklappen mit hohem erforderlichem Drehmoment (bis 35 Nm / 6 m²) angesteuert werden müssen. Er wird in Kombination mit 2-Punkt- oder 3-Punkt-Reglern eingesetzt. Typische Anwendungen umfassen Zu- und Abluft in Industriegebäuden, Einkaufszentren, Verwaltungsgebäuden und Krankenhäusern.
