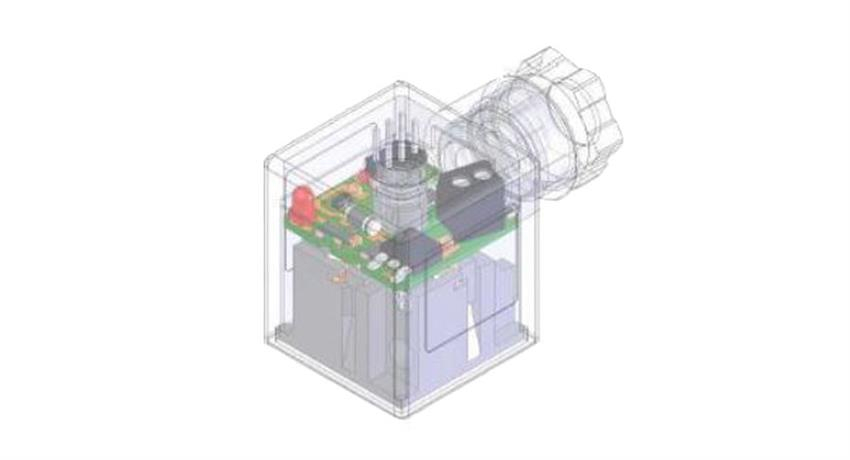

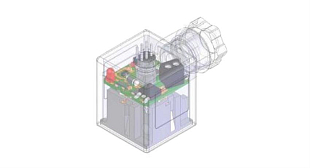

Der PWM-Stecker (Pulse Width Modulation) sorgt für Energieeinsparung und verlängert die Lebensdauer der Spule. Der Stecker erhält die volle Spannung zur Versorgung des Elektromagneten. Nach Ablauf eines Zeitintervalls reduziert die Schaltung die volle Spannung auf eine niedrigere Spannung, um Energie zu sparen. Dadurch wird die Temperatur der Spule gesenkt, was ihre Lebensdauer verlängert. Die Leistungsreduzierung wird durch Impulse mit einstellbarer Modulation der Ausgangsspannung erreicht.

Durch das Einsetzen von Steckbrücken (Brücken) kann die gewünschte Einstellung der Energieeinsparung erreicht werden.
Ist keine Brücke eingesetzt, wird die größte Energieeinsparung erzielt. (PWM-Signal = 1 × Ein, 8 × Aus)
Sind alle drei Steckbrücken eingesetzt, ist die Energieeinsparung am geringsten. (PWM-Signal = 8 × Ein, 1 × Aus)

Technische Parameter

Maximaler Strom: Imax = 1 A
Verzögerung: 175 ms
Schaltfrequenz: 3,1 kHz @ 24V DC
Polaritätsempfindlich: Ja
Überspannungsschutz: Nein
