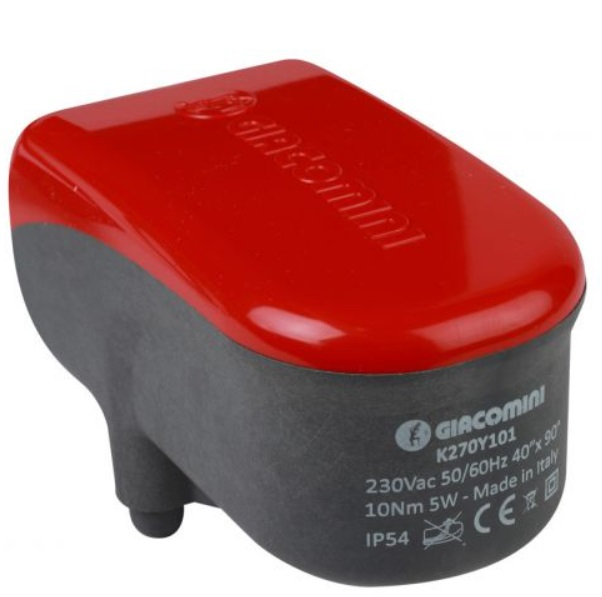

Der Motor für Zonenventile dient zur Steuerung der Zonenventile R276, R277, R278, R279 und R279D. Dieser Motor ist mit einem Endmikroschalter ausgestattet und bietet eine zuverlässige und effiziente Lösung zur Steuerung von Ventilen in verschiedenen Anwendungen.

Die Installation des Motors ist sowohl in vertikaler als auch in horizontaler Position möglich. Bei horizontaler Montage muss der Motor immer über dem Ventil sein. Der Motor ist für trockene und geschützte Umgebungen vorgesehen, wo er leicht zugänglich für Wartungsarbeiten ist. Decken Sie den Motor nicht mit Isoliermaterialien ab.

Technische Parameter:

• Stromversorgung: 230 Vac - 50 Hz
• Steuerungsart: EIN/AUS
• Drehbereich: 90°
• Umschaltzeit: 40 s
• Max. Drehmoment: 10 Nm

Weitere Eigenschaften:

• Leistungsaufnahme: 5,5 W
• Hilfs-Endmikroschalter: 6 (1) A
• Schutzklasse: II
• Isolationsklasse: IP54
• Betriebstemperatur: -5–55 °C

Abmessungen:

• A: 118 mm
• B: 59 mm
• C: 64 mm
• D: 71 mm

Die elektrische Verkabelung umfasst folgende Kabelfarben: blau (neutral), braun (Phase), schwarz (Steuerung) und grün/rot (Hilfskontakt - Mikroschalter). Stellen Sie vor dem Anschluss sicher, dass die Stromversorgung ausgeschaltet ist, und überprüfen Sie nach dem Anschluss die Richtigkeit der elektrischen Verkabelung und der Spannung.
