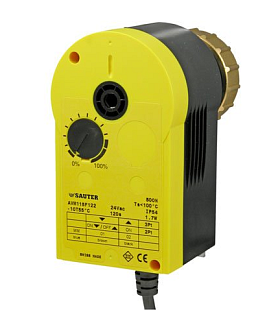

Stellantrieb Sauter AVM105F120

Stellantrieb Sauter AVM105F120

Sauter
  • Produktcode: AVM105F120
  • EAN: 4065817000960
  • Hersteller-Code: AVM105F120
  • Garantie: 2 Jahre

Antrieb für Sauter-Regelventile AVM105F120, 250 N, 120 s, 2-/3-Punkt, 230 VAC. Mehr Informationen

  • Verfügbarkeit

    Auf Bestellung

  • Out of stock
Listenpreis € 257,03
Preis ohne MwSt. € 183,59
Preis inkl. MwSt. 19 % € 218,47
− +

Parameter und Kataloge

Hub 8 mm
Hubkraft 250 N
Kabellänge 1,2 m
Medientemperatur 0...100 °C
Schutzart IP IP 54
Steuerung 3-Punkt, 2-Punkt
Stromversorgung 230 V Wechselstrom
Umrüstzeit 120 s
Gewicht 0.75 kg

Stellantrieb für Regelventile mit unstetigem Ausgang. Der Antrieb besteht aus einem zweiteiligen Gehäuse aus selbstverlöschendem Kunststoff und einem Synchronmotor, der Steuer- und Abschaltelektronik, ein wartungsfreies Getriebe sowie eine Magnetkupplung enthält. Elektronische Sensoren überwachen, ob der Antrieb eine Endlage erreicht hat, ein Zeitschalter ermöglicht das Abschalten des Motors nach einer vorgegebenen Zeit. Die Montage am Ventil erfolgt über eine Kunststoffkonsole und eine Überwurfmutter aus Messing. Der Antrieb kann in folgenden Einbaulagen installiert werden: senkrecht stehend bis waagerecht.

Eigenschaften

  • Zweipunkt- oder Dreipunktansteuerung (2/3P)
  • Versorgungsspannung 230 VAC
  • max. Medientemperatur 100 °C
  • Umgebungstemperatur -10...55 °C
  • Umgebungsfeuchte 5...95 % r. F.
  • Schutzart IP54
  • Ansprechzeit 200 ms
  • Hub 8 mm
  • Stellkraft 250 N
  • Stellzeit 120 s

Funktion

Beim Anlegen der Spannung an den Stellantrieb beginnt der Antrieb, über das Verbindungsteil (Stößel) auf das Ventil zu wirken.

Bei Zweipunktansteuerung:

  • Bei Spannung am blauen Leiter (MM/N) und braunen Leiter (01) fährt der Stößel aus und öffnet das Ventil
  • Bei Spannung am blauen Leiter (MM/N) und Trennung des braunen Leiters von der Spannung (01) fährt der Stößel ein und schließt das Ventil

Bei Zweipunktansteuerung steht der schwarze Leiter ständig unter Spannung.

Bei Dreipunktansteuerung:

  • Bei Spannung am blauen Leiter (MM/N) und braunen Leiter (01) fährt der Stößel aus und öffnet das Ventil
  • Bei Spannung am blauen Leiter (MM/N) und schwarzen Leiter (02) fährt der Stößel ein und schließt das Ventil

Zur Änderung der Hubrichtung bei Dreipunktansteuerung werden die Leiteranschlüsse vertauscht.

Geeignet für Ventile der Baureihen:

  • VXN/BXN
  • VUD/BUD
  • VUE/BUE
