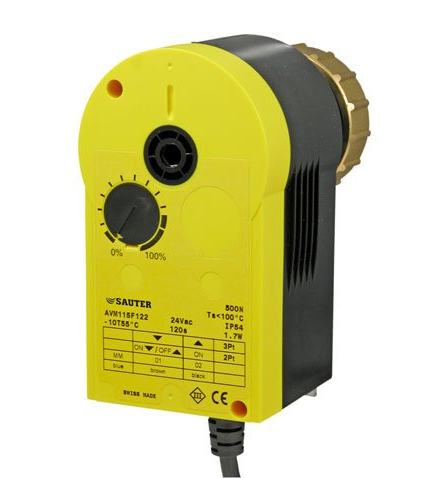

Servoantrieb für Regelventile mit unstetigem Ausgang. Der Antrieb besteht aus einem zweiteiligen Gehäuse aus selbstverlöschendem Kunststoff und einem Synchronmotor, der Steuer- und Abschaltelektronik, ein wartungsfreies Getriebe und eine Magnetkupplung enthält. Elektronische Sensoren überwachen, ob sich der Antrieb in der Endposition befindet, ein Zeitschalter ermöglicht das Abschalten des Motors nach einer bestimmten Zeit. Die Montage mit dem Ventil erfolgt über eine Kunststoffkonsole und eine Messing-Überwurfmutter. Der Antrieb kann in Positionen von aufrecht vertikal bis horizontal installiert werden.

Eigenschaften

• Zweipunkt- oder Dreipunktsteuerung (2/3P)
• Versorgung 24 VAC
• max. Medientemperatur 100 °C
• Umgebungstemperatur -10...55 °C
• Umgebungsfeuchtigkeit 5...95 % r.F.
• Schutzart IP54
• Ansprechzeit 200 ms
• Hub 8 mm
• Stellkraft 500 N
• Stellzeit 120 s

Funktionen

Beim Anschluss des Servoantriebs an die Spannung wirkt der Antrieb über das Verbindungsteil (Gestänge) auf das Ventil ein.

Bei Zweipunktsteuerung:

• Bei Spannung am blauen Leiter (MM/N) und braunen Leiter (01) fährt das Gestänge aus und öffnet das Ventil
• Bei Spannung am blauen Leiter (MM/N) und Trennung des braunen Leiters von der Spannung (01) fährt das Gestänge ein und schließt das Ventil

Bei Zweipunktsteuerung steht der schwarze Leiter ständig unter Spannung.

Bei Dreipunktsteuerung:

• Bei Spannung am blauen Leiter (MM/N) und braunen Leiter (01) fährt das Gestänge aus und öffnet das Ventil
• Bei Spannung am blauen Leiter (MM/N) und schwarzen Leiter (02) fährt das Gestänge ein und schließt das Ventil

Die Änderung der Hubrichtung bei Dreipunktsteuerung erfolgt durch Austausch der Leiteranschlüsse.

Geeignet für Ventile der Baureihen:

• VXN/BXN
• VUD/BUD
• VUE/BUE
