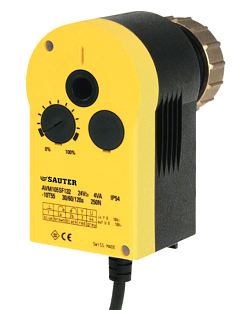

Servoantrieb für 2-Wege- und 3-Wege-Ventile mit kontinuierlichem oder diskontinuierlichem Ausgang. Der Antrieb enthält einen Schrittmotor, der von einer elektronischen Einheit SUT (Sauter Universal Technology) gesteuert wird und über ein wartungsfreies Getriebe sowie eine kraftabhängige elektronische Abschaltung verfügt. Er erkennt automatisch das verwendete Steuersignal (kontinuierlich/geschaltet). Es ist möglich, entweder eine lineare oder eine gleichprozentige Charakteristik einzustellen. Der Antrieb passt sich automatisch dem Hubwert des Ventils an. Zur Montage steht eine Messingmutter zur Verfügung. Die Installation ist von aufrechter vertikaler bis horizontaler Position möglich.

Eigenschaften

• Stromversorgung 24 VAC/VDC.
• max. Medientemperatur 100 °C
• Umgebungstemperatur -10...55 °C
• Umgebungsfeuchtigkeit 5...95 % r.F.
• Schutzart IP54
• Ansprechzeit 200 ms
• Hub 8 mm
• Stellkraft 500 N
• Stellzeit 35/60/120 s

Funktionen

Je nach Anschlussart kann der Antrieb als kontinuierlich 0...V, als 2P oder als 3P genutzt werden.

Als 2P

Der Antrieb wird über den blauen (MM) und den schwarzen (02) Leiter mit Strom versorgt. Beim Anschluss des braunen (01) Leiters öffnet sich der Regelzweig des Ventils. Bei Spannungsunterbrechung stellt sich der Antrieb in die entgegengesetzte Endposition und schließt das Ventil. Nicht verwendete Leiter (03, 05) sollten isoliert werden, um Kontakt mit anderen zu vermeiden.

Als 3P

Der Antrieb wird über den blauen (MM) und den braunen (01) Leiter oder den blauen (MM) und den schwarzen (02) Leiter mit Strom versorgt. Über die Zugstange wirkt er auf das Ventil und öffnet es bei Spannung am braunen Leiter. Wenn der Kreis über den schwarzen Leiter geschlossen wird, schließt der Antrieb das Ventil. Bei Überlast oder wenn der Antrieb in den Endpositionen ist, wird der Motor elektronisch abgeschaltet. Nicht verwendete Leiter (03, 05) sollten isoliert werden, um Kontakt mit anderen zu vermeiden.

Als kontinuierlich 0...10 V

Der Antrieb wird durch einen integrierten Positionsregler in Abhängigkeit vom Signal y gesteuert.

Wirkungsrichtung 1: Spannung am braunen (01) Leiter - mit steigendem Steuersignal fährt die Zugstange aus und öffnet das Ventil.

Wirkungsrichtung 2: Spannung am schwarzen (02) Leiter - mit steigendem Steuersignal fährt die Zugstange ein und schließt das Ventil.

Der Anfangspunkt und der Bereich des Steuersignals sind dauerhaft eingestellt. Für die Einstellung von Teilbereichen kann Zubehör erworben werden, das die Änderung des Bereichs und der Wirkungsrichtung des Steuersignals ermöglicht.

Nach manueller Justierung oder bei einem Stromausfall von mehr als 5 Minuten stellt sich der Antrieb automatisch neu ein (AVM105 35 s, AVM115 60s).

Nach Anlegen der Spannung bewegt sich der Schrittmotor in die Endposition des Ventils und schließt es. Abhängig von der Steuerspannung kann dann jeder Hub zwischen 0 und 8 mm erreicht werden.

Wenn das Steuersignal in Wirkungsrichtung 1 unterbrochen wird, schließt sich das Ventil vollständig.

Geeignet für 2-Wege- und 3-Wege-Ventile der Typenreihen:

• VUN/BUN
• VUD/BUD
• VUE/BUE
