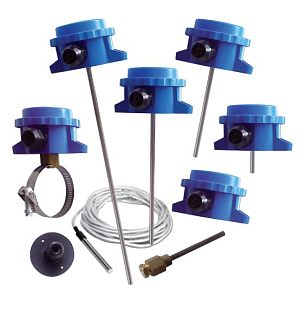

Der Temperaturfühler Johnson Controls TS-6370D-C12 ist ein passiver Widerstandssensor aus der Serie TS-6300 zur Messung der Luft- oder Wassertemperatur in Heizungs-, Lüftungs- und Klimaanlagen (HVAC). Dieses konkrete Modell bietet ein aktives Ausgangssignal von 0–10 V DC, eine Fühlerlänge von 290 mm und einen Temperaturbereich von -20 bis +40 °C. Der Fühler ist für die Montage in Rohrleitungen oder als Tauchfühler ausgelegt und vollständig kompatibel mit den Regelgeräten Metasys und System91 von Johnson Controls.

Eigenschaften und Vorteile

• Aktiver Ausgang 0–10 V DC – direkter Anschluss an Regelsysteme ohne zusätzlichen Wandler
• Fühlerlänge 290 mm – geeignet für Rohrleitungen mittlerer Durchmesser und Tauchanwendungen
• Temperaturbereich -20 bis +40 °C – optimal für typische Anwendungen in der Gebäudeheizung und Klimatisierung
• Bajonett-Montagesystem – einfache und schnelle Installation ohne Werkzeug
• Schutzart IP54 – beständig gegen Staub und Spritzwasser, geeignet für Technikräume
• Kompatibilität mit Metasys und System91 – problemlose Integration in die bestehende Johnson-Controls-Infrastruktur
• Eine Tauchhülse (Thermowell) kann vor dem eigentlichen Fühler installiert werden – ermöglicht den Austausch des Fühlers ohne Abschaltung der Anlage
• Breites Zubehörangebot – Tauchhülsen aus Messing, Kupfer oder Edelstahl in Längen von 50 bis 260 mm (Gewinde R 1/2" oder G 1/2")

Beschreibung und Anwendung

Der Fühler TS-6370D-C12 gehört zur umfangreichen Serie TS-6300 von Johnson Controls, die verschiedene Ausgangsarten (NTC 2K2, NTC 10K, Pt100, Pt1000, 0–10 V DC) und Montageausführungen (Rohrleitungs-, Tauch-, Außen-, Anlege-, Decken- und Kabelfühler) umfasst. Das Modell TS-6370D-C12 ist für die Rohrleitungs- und Tauchmontage bestimmt und eignet sich dank seines aktiven Ausgangs 0–10 V DC überall dort, wo das Regelsystem ein Spannungseingangssignal erfordert.

Der Fühler wird standardmäßig mit einer Fühlerlänge von 290 mm geliefert, die ideal für Tauchmessungen in Rohrleitungen mit größerem Durchmesser oder in Behältern und Wärmetauschern ist. Das kompakte Gehäuse mit Bajonettbefestigung ermöglicht eine schnelle Montage und einen ebenso schnellen Austausch. Für Tauchanwendungen wird empfohlen, eine der verfügbaren Schutzhülsen (Thermowell) aus dem Zubehörsortiment TS-6300W zu verwenden, die den direkten Kontakt des Fühlers mit dem Messmedium verhindern und seinen Austausch im laufenden Betrieb ermöglichen.
