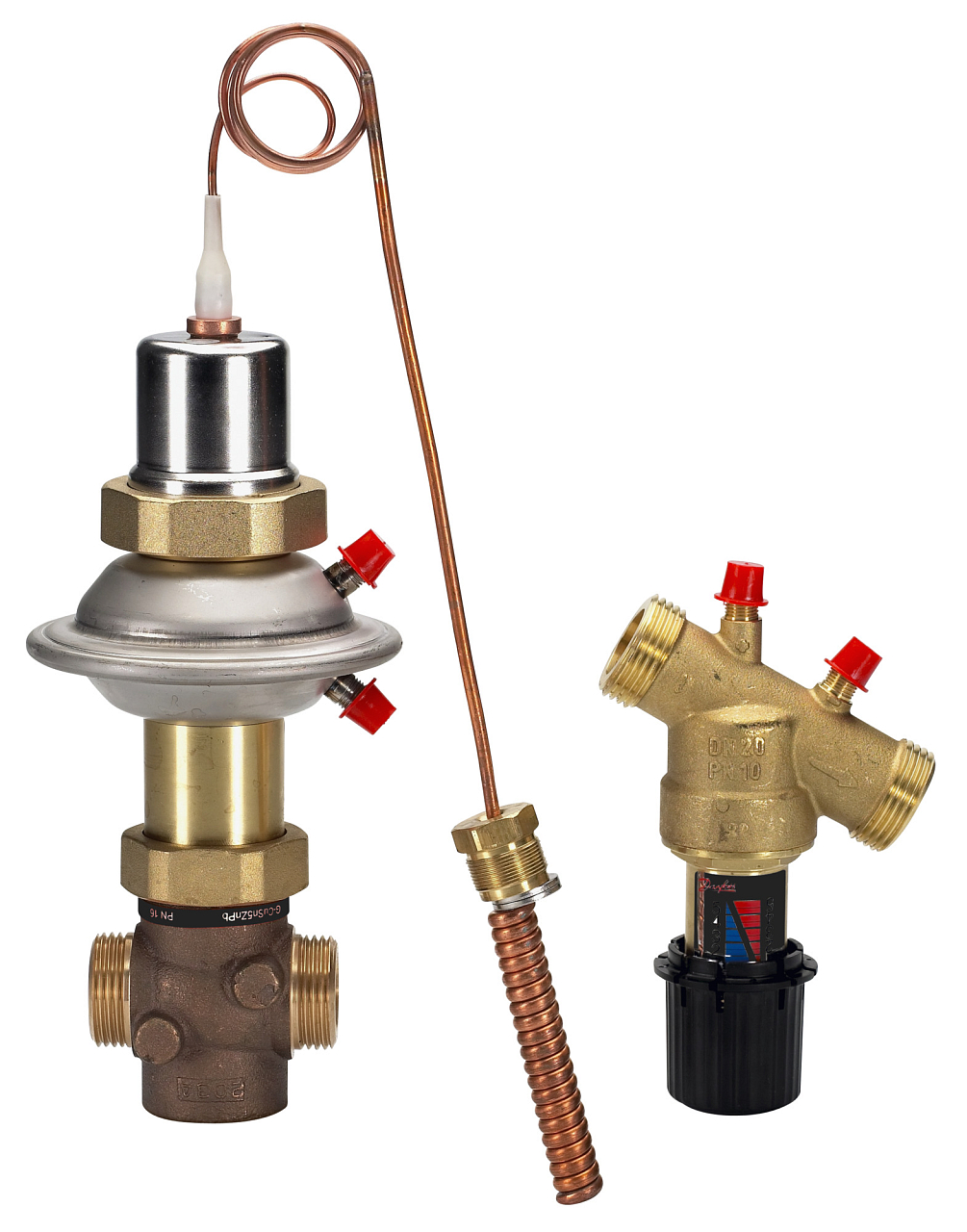

Der Danfoss AVTQ DN 15 (Best.-Nr. 003L7015) ist ein durchflusskompensierter selbsttätiger thermostatischer Temperaturregler, der primär für Fernwärmesysteme mit Plattenwärmetauschern zur Durchlauferwärmung von Warmwasser bestimmt ist. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Durchfluss | 1,6 m3/h |
| Nennweite | DN 15 |
| Temperaturbereich | 45...60 °C |
| Gewicht | 3.56 kg |
Danfoss AVTQ DN 15 ist ein selbsttätiger, durchflusskompensierter Temperaturregler für Fernwärmesysteme mit Plattenwärmetauschern zur Durchlauferwärmung von Warmwasser. Er arbeitet rein nach dem hydraulischen Prinzip – ohne externe Stromversorgung und ohne Regelelektronik. Er verhindert eine Überhitzung des Wärmetauschers in Stillstandszeiten durch schnelles Schließen der Wärmezufuhr und öffnet bei Warmwasserentnahme den Primärkreis automatisch auf die eingestellte Temperatur.
Der AVTQ DN 15 ist in erster Linie für Fernwärme-Übergabestationen bestimmt, in denen ein Plattenwärmetauscher die Durchlauferwärmung von Trinkwarmwasser sicherstellt. Typische Einsatzbereiche sind Mehrfamilienhäuser, gemischt genutzte Gebäude und Gewerbeobjekte mit Anschluss an die Fernwärmeversorgung. Der Regler ist für Plattenwärmetauscher mit einer Leistung bis 75 kW geeignet. Das Steuerventil wird auf der Sekundärseite des Wärmetauschers installiert, das Hauptventil in der Rücklaufleitung der Primärseite – der Fühler kann in beliebiger Lage montiert werden.
Beim Beginn der Warmwasserentnahme entsteht durch den Durchfluss über das Pilotventil eine Druckdifferenz, die über ein Membranelement das Temperaturniveau vom Ruhewert (ca. 40 °C) auf die individuell eingestellte Betriebstemperatur (45–60 °C) anhebt. Dadurch öffnet das Hauptventil auf der Primärseite und Wärme strömt in den Wärmetauscher. Sobald die Temperatur den eingestellten Wert erreicht, schließt das Hauptventil wieder. Die Ruhtemperatur von ca. 40 °C verhindert das Auskühlen der Fernwärmeleitungen in Zeiten, in denen kein Warmwasser entnommen wird. Der gesamte Prozess läuft autonom ab – ohne elektrische Energie und ohne externen Regler.
Technische Parameter:
Nein. Der AVTQ ist ein voll selbsttätiger Regler, der rein nach dem hydraulischen Prinzip arbeitet. Die beim Warmwasserbezug durch den Durchfluss über das Pilotventil entstehende Druckdifferenz betätigt das Membranelement, das das Hauptventil auf der Primärseite automatisch öffnet und schließt. Er benötigt weder eine Stromversorgung noch ein Regelsignal.
Die Temperatur wird individuell am Pilot- (Steuer-)Ventil im Bereich von 45–60 °C mithilfe des Einstellhebels eingestellt. Die Referenzwerte für die Einstellung hängen von der Temperatur des Primärmediums und dem Differenzdruck im Hauptventil ab – die Einstelltabelle finden Sie im Datenblatt des Herstellers. Der Hersteller empfiehlt, den Regler auf ca. 75 % des maximalen Entnahmedurchflusses einzustellen, um eine optimale Regelung zu erreichen.
Das Hauptventil mit Membranelement wird ausschließlich in die Rücklaufleitung der Primärseite des Wärmetauschers (Fernwärmeseite) eingebaut. Das Pilotventil wird in der Zulaufleitung (Durchflussleitung) der Sekundärseite (Warmwasserseite) platziert. Beide Teile sind über Kupfer-Impulsleitungen miteinander verbunden. Der Fühler kann in beliebiger Lage installiert werden – optimalerweise direkt im Wärmetauscher.
Nein. Für die Verbindung des Membranelements mit dem Pilotventil sind zwei standardmäßige Kupfer-Impulsleitungen mit dem Durchmesser Ø6 × 0,8 mm in einer der jeweiligen Installation entsprechenden Länge erforderlich – diese muss der Kunde separat beschaffen. Klemmverschraubungen für den Anschluss an den Regler sind im Lieferumfang enthalten. Optional können Anschweißenden (Best.-Nr. 003H6908) oder Endstücke mit Außengewinde R ½" (Best.-Nr. 003H6902) zusätzlich erworben werden.
Der AVTQ ist mit den meisten Plattenwärmetauschern bis zu einer Leistung von 75 kW kompatibel. Danfoss empfiehlt, vor der Auswahl eines konkreten Wärmetauschers die Freigabe der jeweiligen Kombination direkt beim Wärmetauscherhersteller zu prüfen. Vor der ersten Inbetriebnahme des Systems müssen sowohl die Primär- als auch die Sekundärseite des Wärmetauschers gespült und beide Seiten der Membran entlüftet werden. Zum Schutz vor Verunreinigungen wird empfohlen, vor dem Pilotventil in der Kaltwasserzuleitung sowie in der Durchflussleitung aus dem Fernwärmenetz einen Schmutzfänger mit Sieb (max. 0,6 mm) zu installieren.
