Name: Temperatursensor Johnson Controls TE-6311P (TE-6311P-1)
Brand: JOHNSON CONTROLS
Price: 115 EUR
Availability: InStock

Parameter und Kataloge

Ausführung	Kunststoff-/Metallgehäuse
Betriebstemperatur	-50...220
Schaftlänge	203 mm
Gewicht	1.00 kg

Johnson Controls TE-6311P-1 ist ein passiver Widerstands-Temperatursensor zur Montage im Luftkanal, bestimmt für den Einsatz in Lüftungs- und Klimaanlagen (HVAC). Der Sensor arbeitet nach dem Prinzip der Widerstandsmessung – Typ 1k Ohm Dünnschicht-Nickel – und überträgt als Zweileitergerät das Signal direkt an den Regelregler oder das DDC-System. Geliefert wird er mit Kunststoffgehäuse (TE-63xxP) und einer Sonde mit 8 in. (203 mm) Länge.

Typische Einsatzbereiche

Der Sensor TE-6311P-1 ist zur Messung der Lufttemperatur in Lüftungskanälen in Gebäuden vorgesehen – in Büros, Schulen, Krankenhäusern, Industriebetrieben oder Einkaufszentren. Er dient als Eingangssignal für Temperaturregler, Fan-Coil-Einheiten, VAV-Systeme oder zentrale BMS. Die 203 mm lange Sonde deckt Standard-Kanalquerschnitte ab; für größere Querschnitte oder Umgebungen mit Temperaturschichtung empfiehlt sich die Kombination mehrerer Sensoren in Reihen-Parallel-Schaltung. Das Kunststoffgehäuse mit Innengewinde 1/2–14 NPT ermöglicht den Anschluss an Elektroinstallationsrohre (Conduit).

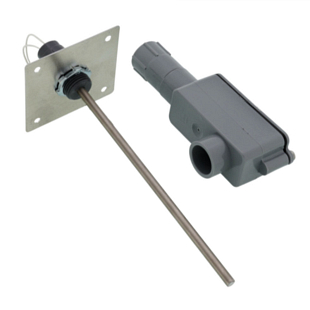

Johnson Controls TE-6311P-1 – Temperatursensor für Luftkanäle mit Kunststoffgehäuse

Technische Parameter des Sensors:

Sensortyp: 1k Ohm Dünnschicht-Nickel
Referenzwiderstand: 1 000 Ω bei 70 °F (21 °C)
Genauigkeit: ±0,34 °F (±0,19 °C) bei 70 °F (21 °C)
Temperaturkoeffizient: ca. 3 Ω/°F (5,4 Ω/°C)
Sondenlänge: 8 in. (203 mm), Durchmesser 0,25 in. (6,35 mm), Edelstahl
Betriebstemperatur Gehäuse: −50 bis +122 °F (−46 bis +50 °C)
Betriebstemperatur Sonde: −50 bis +220 °F (−46 bis +104 °C)

Elektrischer Anschluss: 22 AWG (∅ 0,6 mm), Leitungslänge 6 in. (152 mm)
Gehäuse: starrer Thermoplast mit Innengewinde 1/2–14 NPT; Montageplatte Aluminium
Gehäuseabmessungen: 152 × 35 × 70 mm (H × B × T)
Gewicht: 0,4 lb (0,18 kg)

Häufig gestellte Fragen

Wie schließe ich den Sensor an den Regler an – benötige ich eine Spannungsversorgung?

Der TE-6311P-1 ist ein passives Zweileitergerät mit Widerstandsausgang – er benötigt keine Spannungsversorgung. Sie schließen lediglich die zwei Leiter direkt an den Widerstandseingang des Reglers oder DDC-Moduls an. Der Regler misst selbst den Widerstand der Sonde und rechnet ihn entsprechend der Kennlinie 1k Ohm Nickel in die Temperatur um.

Kann der Sensor in Umgebungen mit Anforderung an ein Plenum-Rating (UL 1995) eingesetzt werden?

Das Modell TE-6311P-1 mit Kunststoffgehäuse erfüllt das Plenum-Rating selbst nicht. Zur Erfüllung der Norm UL 1995 muss das Kunststoffgehäuse durch das Kit TE-6001-13 (Metallgehäuse mit Dichtung) ersetzt werden. Die Modelle TE-63xxM oder TE-63xxE erfüllen die Plenum-Anforderungen ohne Anpassungen.

Kann der Sensor in eine Tauchhülse (Thermowell) eingebaut werden?

Ja, das Modell TE-6311P-1 (Sonde 203 mm) kann in eine Thermowell-Tauchhülse eingebaut werden. Die passende Sondenhalterung ist separat zu bestellen: Für die Tauchhülse TE-6300W-110 (Edelstahl, Eintauchtiefe 114 mm, Gewinde 1/2–14 NPT) verwenden Sie den Adapter TE-6300-605, der zum Zubehör für P-Modelle gehört.

Worin unterscheidet sich das Kunststoffgehäuse (TE-63xxP) vom Metallgehäuse (TE-63xxM)?

Das Kunststoffgehäuse (TE-63xxP) verfügt über eine Thermoplast-Conduit-Box mit Gewinde 1/2–14 NPT und eine Montageplatte aus Aluminium – geeignet für Standardinstallationen ohne Plenum-Anforderung. Das Metallgehäuse (TE-63xxM) besteht aus korrosionsbeständigem Stahl, erfüllt UL 1995 Plenum ohne Anpassungen und bietet zusätzlich die direkte Montage in eine 1/2–14 NPT-Thermowell ohne Adapter. Für Anwendungen mit Anforderung gemäß IMC-Code ist beim M-Modell zusätzlich das Kit TE-6300-613 erforderlich.
