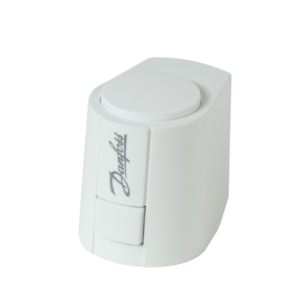

Der thermoelektrische Antrieb ABNM A5 LIN ist für Danfoss AB-QM Ventile in Heiz- und Kühlanwendungen vorgesehen. Die lineare Umwandlung des Steuersignals 0–10 V in den Ventilhub gewährleistet eine präzise Durchflussregelung und einen stabilen thermischen Komfort in den gesteuerten Kreisläufen.

Die NC-Version (stromlos geschlossen) mit einem Hub von 5 mm bietet einen leisen und wartungsfreien Betrieb, automatische Kalibrierung und eine Erstöffnungsfunktion zur Vereinfachung der Inbetriebnahme des Systems. Das kompakte Gehäuse mit Schutzart IP54 ermöglicht die Montage in beliebiger Position.

Hauptmerkmale

• Thermoelektrischer Antrieb für Danfoss AB-QM Ventile DN10–32
• Lineare Charakteristik – Umwandlung des Signals 0–10 V in den Ventilhub
• NC-Version – Ventil ist spannungslos geschlossen
• Hub 5 mm, Antriebskraft ca. 100 N
• Automatische Kalibrierung des Öffnungs- und Schließpunkts des Ventils
• Erstöffnungsfunktion für einfache Systeminbetriebnahme
• Leiser, wartungsfreier Betrieb und kompakte Abmessungen
• Schutzart IP54, Montage in beliebiger Position

Technische Parameter
