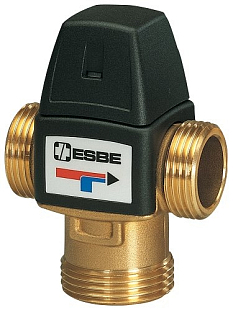

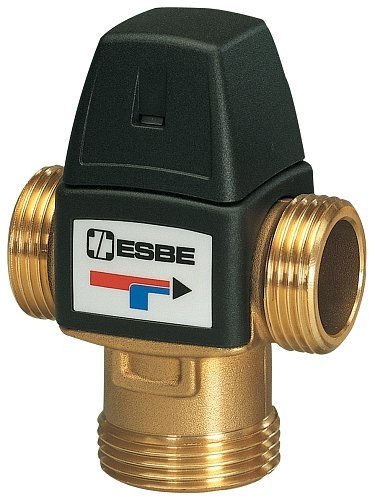

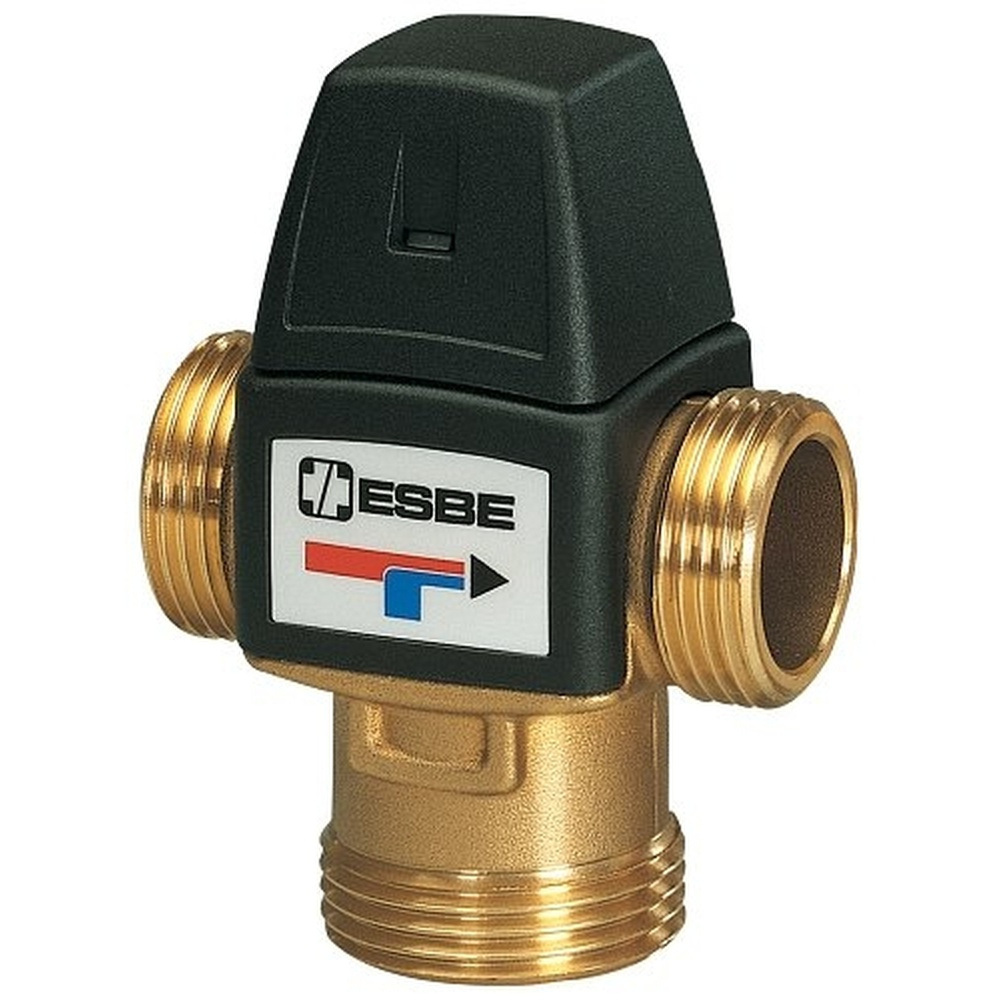

Das thermostatische Mischventil der ESBE Serie VTA 320 ist eine geeignete Komponente für den universellen Einsatz in Anwendungen der Installation von Warmwasseranlagen mit HWC (Warmwasserkreislauf). Es ist auch geeignet für kleinere Fußbodenheizkreise (bis zu 50m²), wenn Sie besonderen Wert auf den Temperatur- und Durchflussbereich legen möchten.

Anwendung

• Verteilung von Süß-/Trinkwasser
• Verteilung von Wasser mit Frostschutzmittel (≤ 50% Glykolmischung)
• Geschlossenes Wassersystem

Installationsbeispiel

Funktion des Ventils

Das thermostatische Ventil hat eine asymmetrische Durchflussanordnung. Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Abdeckung des Ventils. Zudem enthält es eine sehr wichtige Verbrühschutzfunktion, die bei Unterbrechung der Kaltwasserversorgung automatisch die Heißwasserversorgung abschaltet.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,3 MPa (3 bar)
• Medientemperatur: max. 95 °C
• Temperaturstabilität: ±2 °C
