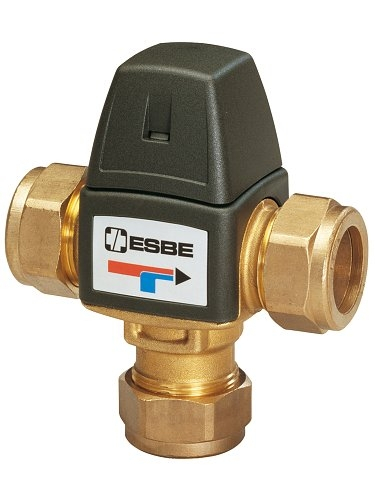

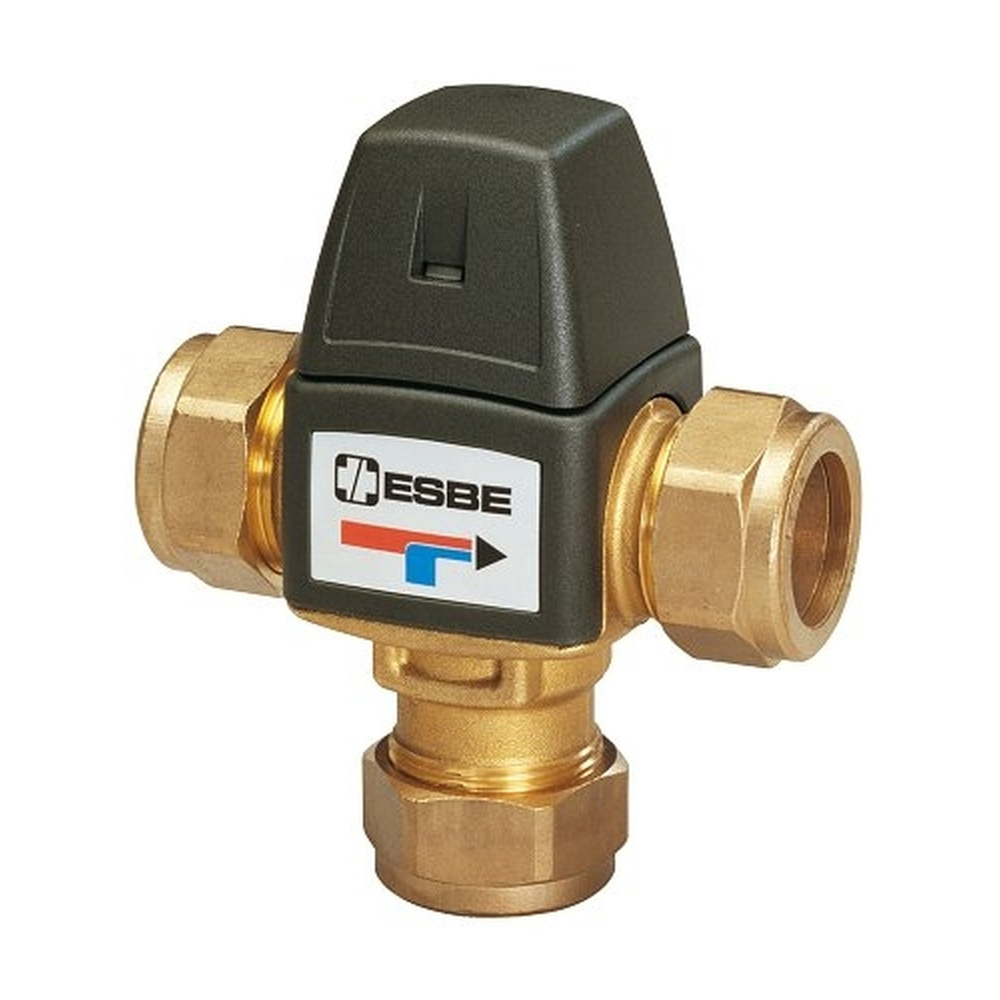

Der thermostatische Mischventil ESBE der Serie VTA 320 ist eine geeignete Komponente für den universellen Einsatz in Anwendungen der Installation von Warmwasseranlagen mit HWC (Warmwasserkreislauf). Zudem ist es geeignet für kleinere Fußbodenheizkreise (bis 50m²), wenn Sie besonderen Wert auf den Temperaturbereich und den Durchfluss legen möchten.

Rückschlagventil für den Kaltwassereinlass beigepackt.

Anwendung

• Verteilung von Süß-/Trinkwasser
• Verteilung von Wasser mit Frostschutzmittel (≤ 50% Glykolmischung)
• Geschlossenes Wassersystem

Installationsbeispiel

Funktion des Ventils

Das thermostatische Ventil hat eine asymmetrische Durchflussanordnung. Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Abdeckung des Ventils. Zudem enthält es eine sehr wichtige Verbrühschutzfunktion, die bei Unterbrechung der Kaltwasserzufuhr automatisch die Heißwasserzufuhr abschaltet.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,3 MPa (3 bar)
• Medientemperatur: max. 95 °C
• Temperaturstabilität: ±2 °C
