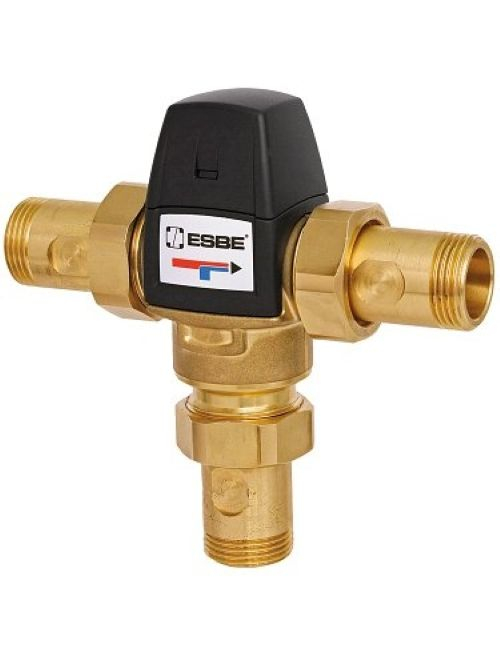

Das thermostatische Mischventil ESBE der Serie VTA 520 ist eine geeignete Komponente für den universellen Einsatz in Trinkwarmwasserinstallationen, die mit HWC (Warmwasserzirkulation) ausgestattet sind. Darüber hinaus ist es für kleinere Fußbodenheizkreise (bis 50 m²) geeignet, wenn Sie dem Temperatur- und Durchflussbereich besondere Aufmerksamkeit widmen möchten.

Zwei Rückschlagventile für den Warm- und Kaltwasserzulauf im Lieferumfang enthalten.

Anwendung

• Verteilung von Frisch-/Trinkwasser
• Verteilung von Wasser mit Frostschutzzusatz (≤ 50 % Glykolgemisch)
• Geschlossenes Wassersystem

Installationsbeispiel

Ventilfunktion

Das thermostatische Ventil verfügt über eine asymmetrische Durchflussanordnung. Die Einstellung der gewünschten Temperatur erfolgt über einen Drehknopf unter der oberen Ventilabdeckung. Außerdem verfügt es über eine sehr wichtige Verbrühschutzfunktion, die bei Unterbrechung der Kaltwasserversorgung die Warmwasserversorgung automatisch absperrt.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,3 MPa (3 bar)
• Medientemperatur: max. 95 °C / kurzzeitig max. 100 °C
• Temperaturstabilität: ±4 °C
