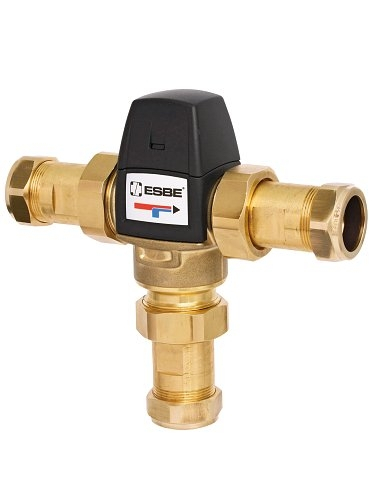

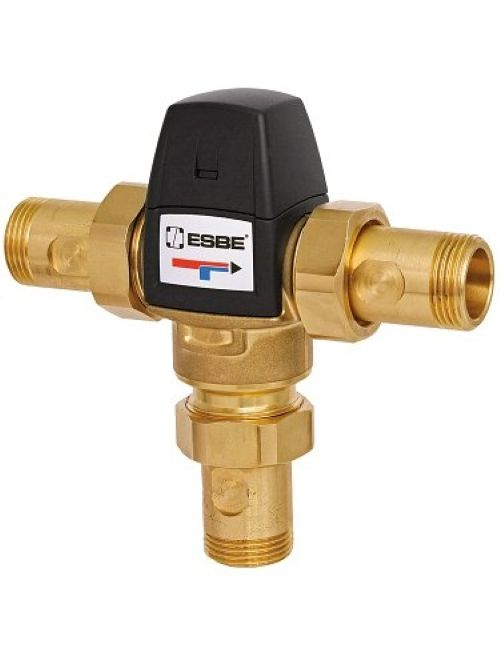

Der thermostatische Mischventil ESBE der Serie VTA 520 ist eine geeignete Komponente für den universellen Einsatz in Anwendungen der Installation von Warmwasseranlagen, die mit HWC (Warmwasserkreislauf) ausgestattet sind. Es ist auch geeignet für kleinere Fußbodenheizkreise (bis zu 50m²), wenn Sie besonderen Wert auf den Temperaturbereich und den Durchfluss legen möchten.

Zwei Rückschlagklappen für den Einlass von warmem und kaltem Wasser sind beigelegt.

Anwendung

• Verteilung von Süß-/Trinkwasser
• Verteilung von Wasser mit Frostschutzmittel (≤ 50% Glykolmischung)
• Geschlossenes Wassersystem

Installationsbeispiel

Funktion des Ventils

Das thermostatische Ventil hat eine asymmetrische Durchflussanordnung. Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Abdeckung des Ventils. Es enthält außerdem eine sehr wichtige Verbrühschutzfunktion, die bei Unterbrechung der Kaltwasserversorgung automatisch die Heißwasserversorgung abschaltet.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,3 MPa (3 bar)
• Medientemperatur: max. 95 °C / Temporär max. 100 °C
• Temperaturstabilität: ±4 °C
