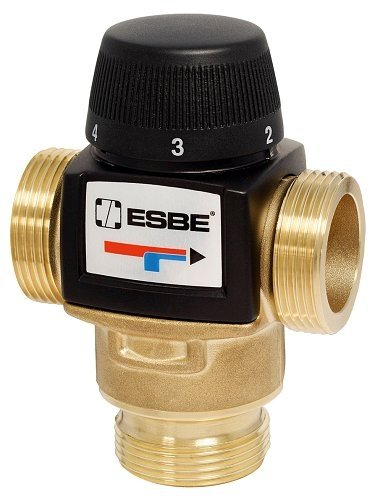

Das thermostatische Mischventil ESBE der Serie VTA 570 ist insbesondere für Fußbodenheizungssysteme bestimmt, die einen Schutz vor Verbrühungen durch heißes Wasser erfordern. Dieser Schutz ist sowohl für die im Boden verlegten Rohrleitungen als auch für den Bodenbelag selbst notwendig.

Dieses thermostatische Ventil eignet sich außerdem zur Vormischung in Trinkwarmwassersystemen mit hohem Durchfluss. In diesem Fall müssen an den Wasserentnahmestellen zusätzliche, vorgeschriebene Einrichtungen zur Temperaturregelung des Wassers installiert werden, die den Schutz an der Entnahmestelle sicherstellen.

Das thermostatische Ventil kann auch für Kühlanwendungen eingesetzt werden.

Anwendung

• Wasserverteilung mit Frostschutzzusatz (≤ 50% Glykolgemisch)
• Geschlossenes Wassersystem
• Fußbodenheizung
• Kühlung und Kühlanwendungen

Installationsbeispiel

Ventilfunktion

Das Ventil verfügt über eine asymmetrische Durchflussanordnung. Darüber hinaus ist es mit einem Verbrühungsschutz ausgestattet – wird die Kaltwasserversorgung unterbrochen, sperrt das Ventil die Warmwasserversorgung automatisch ab.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,1 MPa (3 bar)
• Die Einstellung der gewünschten Temperatur erfolgt über einen Drehknopf unter der oberen Kunststoffabdeckung
