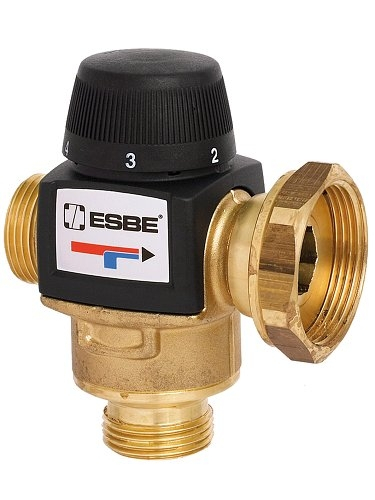

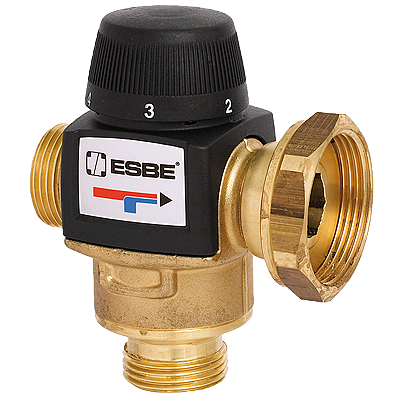

Das thermostatische Mischventil der ESBE Serie VTA 570 ist insbesondere für Fußbodenheizungssysteme konzipiert, die einen Schutz gegen Verbrühungen durch heißes Wasser erfordern. Dieser Schutz ist sowohl für die Rohrleitungen im Boden als auch für den Boden selbst notwendig.

Dieses thermostatische Ventil eignet sich zudem für die Vormischung in Warmwassersystemen, die einen hohen Durchfluss erfordern. In diesem Fall müssen an den Wasserhähnen zusätzliche, obligatorische Geräte zur Temperaturregelung angebracht werden, die den Schutz an der Entnahmestelle gewährleisten.

Das thermostatische Ventil kann auch für Kühlanwendungen verwendet werden.

Anwendung

• Wasserverteilung mit Frostschutzmittel (≤ 50% Glykolmischung)
• Geschlossenes Wassersystem
• Fußbodenheizung
• Kühlung und Kühlanwendungen

Installationsbeispiel

Ventilfunktionen

Das Ventil hat eine asymmetrische Durchflussanordnung. Es ist zudem mit einem Verbrühungsschutz ausgestattet – bei Unterbrechung der Kaltwasserversorgung schaltet das Ventil automatisch die Warmwasserversorgung ab.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,1 MPa (3 bar)
• Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Kunststoffabdeckung
