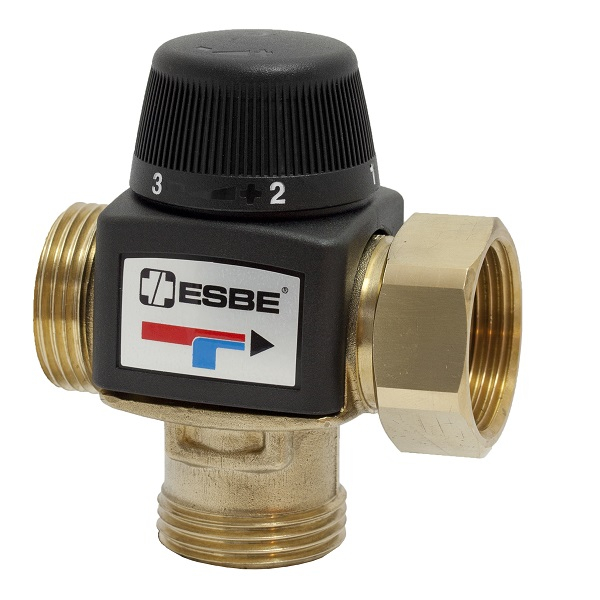

Das thermostatische Mischventil der ESBE Serie VTA 570 ist speziell für Fußbodenheizsysteme konzipiert, die einen Schutz gegen Verbrühungen durch heißes Wasser erfordern. Dieser Schutz ist sowohl für die Rohrleitungen im Boden als auch für den Boden selbst notwendig. Alternativ kann es auch für die Heizkörperheizung verwendet werden, aber dafür werden eher Ventile mit einem höheren Temperaturbereich empfohlen.

Anwendung

• Fußbodenheizung

Installationsbeispiel

Funktion des Ventils

Das Ventil hat eine asymmetrische Durchflussanordnung. Es ist außerdem mit einem Verbrühungsschutz ausgestattet – bei Unterbrechung der Kaltwasserversorgung wird die Warmwasserversorgung automatisch abgeschaltet.

Eigenschaften

• Druckstufe: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,1 MPa (3 bar)
• Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Kunststoffabdeckung
