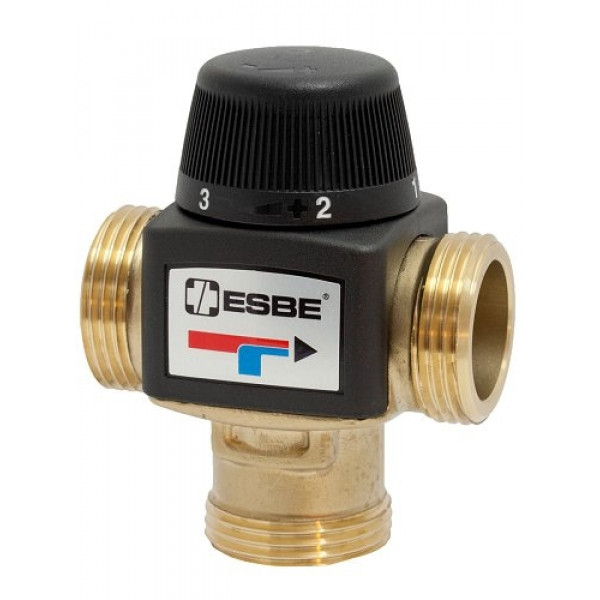

Das thermostatische Mischventil ESBE der Serie VTA 370 ist insbesondere für Fußbodenheizungssysteme bestimmt, die einen Schutz vor Verbrühungen durch heißes Wasser erfordern. Dieser Schutz ist sowohl für die im Boden verlegten Rohrleitungen als auch für den Boden selbst notwendig.

Dieses thermostatische Ventil eignet sich außerdem zur Vormischung in Trinkwarmwassersystemen mit hohem Durchfluss. In diesem Fall müssen an den Wasserarmaturen zusätzliche, vorgeschriebene Einrichtungen zur Regelung der Wassertemperatur installiert werden, die den Schutz an der Entnahmestelle sicherstellen.

Das thermostatische Ventil kann auch für Kühlanwendungen eingesetzt werden.

Anwendung

• Wasserverteilung mit Frostschutzzusatz (≤ 50% Glykolgemisch)
• Geschlossenes Wassersystem
• Fußbodenheizung
• Kühlung und Kühlanwendungen

Installationsbeispiel

Ventilfunktion

Das Ventil hat eine asymmetrische Durchflussanordnung. Außerdem ist es mit einem Verbrühschutz ausgestattet – wenn die Kaltwasserversorgung unterbrochen wird, sperrt das Ventil die Warmwasserversorgung automatisch ab.

Eigenschaften

• Druckklasse: PN 10
• Betriebsdruck: 1,0 MPa (10 bar)
• Differenzdruck: Mischen, max. 0,1 MPa (1 bar)
• Die Einstellung der gewünschten Temperatur erfolgt über ein Drehrad unter der oberen Kunststoffabdeckung
