Danfoss AVTB DN 15 ist ein direktwirkender thermostatischer Temperaturregler zur Regelung der Wassertemperatur in Warmwasserspeichern, Wärmetauschern, Ölvorwärmern und ähnlichen Anlagen. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 3/4" |
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Durchfluss | 1,9 m3/h |
| Kapillarlänge | 2 m |
| Nennweite | DN 15 |
| Gewicht | 1.57 kg |

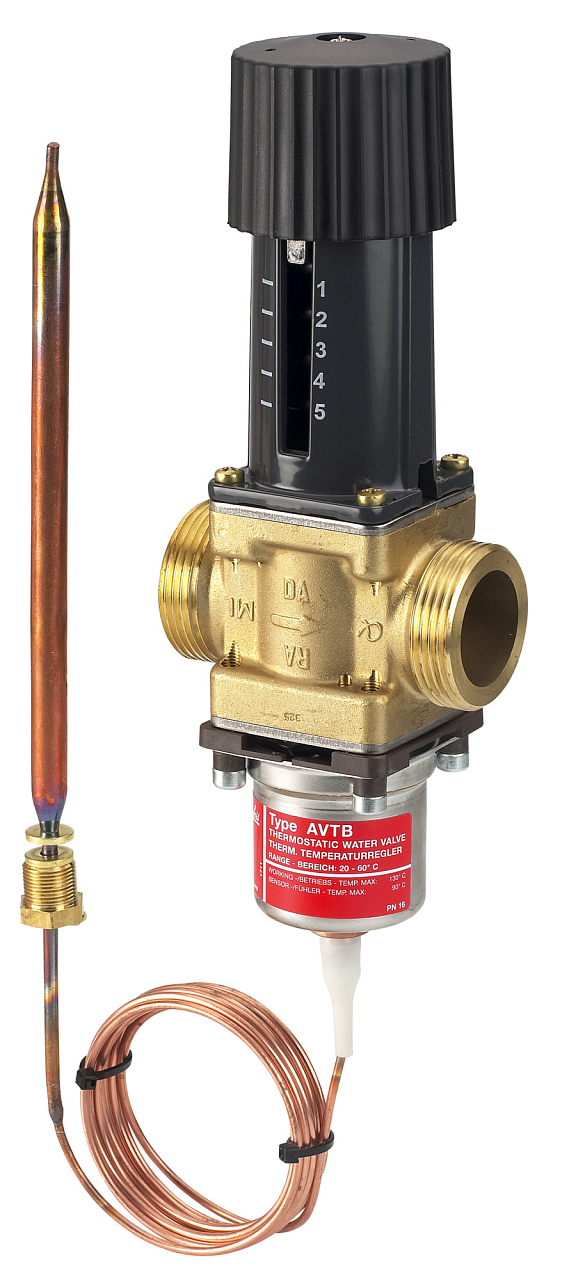

Danfoss AVTB DN 15 (003N5114) ist ein direkt wirkender thermostatischer Temperaturregler für Warmwasserspeicher, Wärmetauscher und Ölvorwärmer. Er arbeitet ohne externe Stromversorgung oder Regelungssystem – die Regelung erfolgt über einen thermostatischen Antrieb, bestehend aus Balg, Kapillarrohr und Fühler. Das Ventil schließt bei steigender Medientemperatur.
Das Ventil ist für Anwendungen vorgesehen, bei denen die Temperatur eines flüssigen Mediums in einem definierten Bereich gehalten werden muss, ohne von elektrischer Energie oder Regelungssystemen abhängig zu sein. Typische Einsatzorte sind Trinkwarmwasserspeicher, industrielle sowie gebäudetechnische Wärmetauscher und Heizölvorwärmer. Es eignet sich für Systeme mit Umlaufwasser sowie Glykol-Wasser-Gemischen bis 30 %. Die kompakte, entzinkungsbeständige Messingkonstruktion erfüllt die Anforderungen industrieller Anlagen ebenso wie der technischen Gebäudeausrüstung (TGA).
Die AVTB-Ausführung mit dem Bereich 20–60 °C wird ausschließlich im Rücklauf installiert – der Fühler muss an einer Stelle angebracht werden, an der die Systemtemperatur höher ist als im Ventilgehäuse. Der Regler kann in beliebiger Einbaulage montiert werden, wobei die durch den Pfeil auf dem Gehäuse gekennzeichnete Durchflussrichtung stets einzuhalten ist. Die gewünschte Schließtemperatur stellen Sie mit dem Hebel auf der Skala 1–5 ein. Das Ventil wird komplett mit Fühler Ø 9,5 × 180 mm und 2 m langem Kapillarrohr geliefert. Zur Stabilisierung der Regelung unter anspruchsvolleren Betriebsbedingungen (Wärmetauscher für Betriebswasser) empfiehlt Danfoss die Ergänzung um die Isolierscheibe 003N4022.
Einstellung der Schließtemperatur – Skala 1–5 (Bereich 20–60 °C):
Die AVTB-Ausführung mit dem Bereich 20–60 °C (003N5114) wird ausschließlich im Rücklauf installiert. Der Fühler muss an einer Stelle angebracht werden, an der die Systemtemperatur höher ist als im Ventilgehäuse. Ausführungen mit dem Bereich 0–30 °C oder 30–100 °C können sowohl in der Vorlauf- als auch in der Rücklaufleitung installiert werden.
Die Schließtemperatur stellen Sie mit dem Hebel am Thermostatkopf über die Skala 1–5 ein. Für den Bereich 20–60 °C entsprechen die einzelnen Positionen ungefähr folgenden Schließtemperaturen: 1 = 20 °C, 2 = 35 °C, 3 = 50 °C, 4 = 60 °C, 5 = 70 °C. Die Werte sind Näherungswerte – die genaue Einstellung für den jeweiligen Betrieb empfehlen wir bei der Inbetriebnahme zu überprüfen.
Das Ventil wird als komplette Einheit einschließlich Thermostatkopf mit Fühler Ø 9,5 × 180 mm und 2 m langem Kapillarrohr geliefert. Ebenfalls enthalten ist die Fühlerstopfbuchse. Die Isolierscheibe (003N4022), Fühlertaschen (aus Messing oder Edelstahl) sowie Anschweiß- oder Gewindeenden sind als Zubehör erhältlich und separat zu bestellen.
